万用表的基本原理

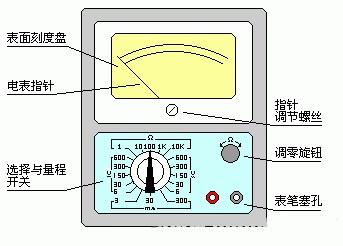

万用表的基本原理是用灵敏的磁电式直流电流表(微安表)作为表头。当有小电流通过电表时，就会有电流指示。而电表不能通过大电流，必须在电表上并联和串联一些电阻进行分流或降压，以测量电路中的电流、电压和电阻。下面分别介绍。

直流测量原理。

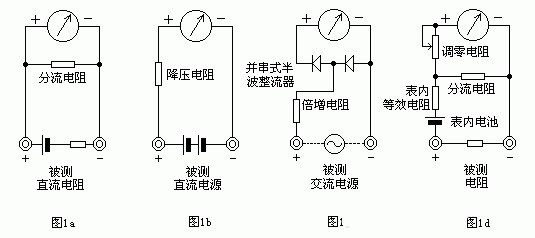

如图1a所示，通过将适当的电阻(称为分流电阻)并联到表头进行分流，可以扩大电流范围。通过改变分流电阻的阻值，可以改变电流的测量范围。

DC电压测量原理

如图1b所示，在表头上串联一个合适的电阻(称为倍增电阻)进行降压，这样可以扩大电压范围。通过改变倍增电阻的阻值，可以改变电压的测量范围。

交流电压测量原理。

如图1c所示，由于表头是DC表，所以在测量交流时，要安装一个并联和串联的半波整流电路，将交流整流成DC再通过表头，这样就可以根据DC的大小来测量交流电压。扩展交流电压范围的方法类似于DC电压范围的方法。

电阻测量原理。

如图1d所示，在表头上并串联一个合适的电阻，同时串联一个电池，使电流通过被测电阻，根据电流的大小就可以测出电阻值。通过改变分流电阻的阻值，可以改变电阻的范围。
