在变频器电路中，经常使用的光耦器件有以下三种类型：

  1、一类是三极管光电耦合器，如PC816、PC817、4N35等，常用于开关电源电路的输出电压采样和误差电压放大电路，也用于数字信号输入电路 逆变器控制端子。 结构是最简单的。 输入侧由发光二极管组成，输出侧由光敏晶体管组成。 主要用于隔离和传输开关信号；

  2、第二种是集成电路型光耦，如6N137、HCPL2601等，输入侧发光管采用低延迟效应的新型发光材料，输出侧由栅极组成 电路和肖特基晶体管，大大提高了工作性能。 提升。 其频率响应速度远高于三极管光电耦合器，也用于变频器、开关电源电路的故障检测电路；

  3、第三种是线性光耦，如A7840。 结构和性能与前两种光耦合器器件有很大不同。 电路中主要用于mV级微弱模拟信号的线性传输。 在变频器电路中，常用于输出电流的采样和放大以及主电路直流电压的采样和放大。

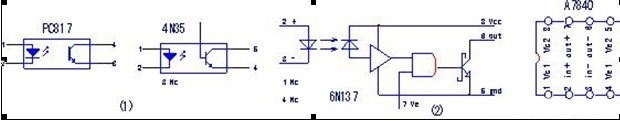

  下图为三类光耦器件的引脚及功能原理图：

                                                                                                         三种光耦电路图
