逆变器假负载的连接方法：

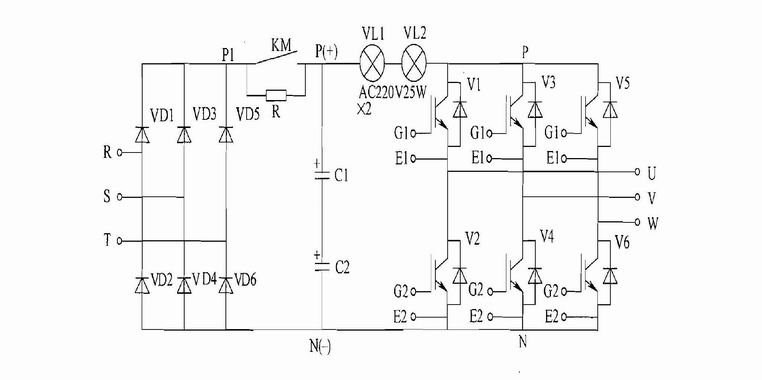

  假负载连接在直流储能电容和三相IGBT之间。 在电路中，通常与铜排或快速熔断器连接。 如果有快速熔断器，可以直接连接。 如果没有快速熔断器，只需去掉一段连接铜排即可。 实际上就是断开三相逆变器IGBT正极电源和直流储能电容。 它必须位于电容器后面，例如充电接触器之间。 当逆变电路出现问题时，直流电容器中存储的能量足以烧毁 IGBT。

  在断开点处添加两个 25w 220V 供电灯泡。 使用两个的目的是直流电路电压为540V左右。 单个灯泡的耐压不够。 当逆变电路出现问题时，灯泡限制电流，保护逆变模块。

  逆变器假负载的使用方法

  上电流程：

  空载：输出未连接负载。 如果上电后出现以下情况：

  答：逆变器不运行，一通电灯泡就亮，说明三个逆变模块中上下桥IGBT至少有一个漏电。 这类问题有时在电压较低时不会表现出来，但当连接到540V直流高压时，就会出现较大的漏电流，说明模块内部绝缘有问题。 如果出现此类问题，可以拆掉单个IGBT。 如果取下后U相灯泡不亮，则说明U相坏了。

  B：通电后没有问题，但一运行就亮。 灯泡的亮度随频率而变化。 说明三相模块的一相上桥或下桥损坏。 例如，假设U相上桥V1收到触发激励信号，饱和导通，则损坏的U相下桥V2与饱和导通的V1形成电源短路，从而发光 。

C：上电运行后不亮。 这时可以用指针表的交流设定来测量三相输出电压，看其是否随着频率的增加而均匀增加，三相是否平衡。 这时说明模块的基本问题不大，可以带负载测试。

  D：通电运行时灯泡不亮。 如果测量三相输出电压不平衡，则说明某相IGBT内部开路，导致导通内阻增大，接近开路状态。

  出现此问题时如何衡量：

  1、用指针万用表直流档测量三相输出与地或进线中性线之间的电压。 正常情况下，直流分量几乎为零。 如果出现直流电压，则说明某一相的上下桥其中一个导通不良，导致输出的正负半波不对称。

  2. 测量三个输出的正负端子和直流母线电压。 正常情况下，直流母线电压均等分。 如果某一相大于母线电压的一半或直接接近母线电压，则说明该相IGBT半桥导通不良。
