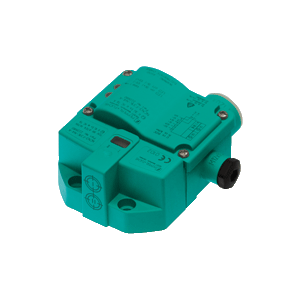

参数表节选：的技术参数 NBN3-F31K-E8-K
- 直接安装在标准执行器上
- 固定设置
- 通电 LED
- 指示传感器和电磁阀状态切换的 LED
| 通用规格 | ||
|---|---|---|
| 开关功能 | 2 x 常开 (NO) | |
| 输出类型 | PNP | |
| 额定工作距离 | 3 mm | |
| 安装 | 齐平安装 | |
| 输出极性 | DC | |
| 确保操作距离 | 0 ... 2,43 mm | |
| 实际工作距离 | 2,7 ... 3,3 mm 类型 | |
| 衰减系数 rAl | 0,5 | |
| 衰减系数 rCu | 0,4 | |
| 衰减系数 r304 | 1 | |
| 衰减系数 rSt37 | 1,2 | |
| 输出类型 | 4 线 | |
| 额定值 | ||
| 工作电压 | 10 ... 30 V DC | |
| 开关频率 | 0 ... 500 Hz | |
| 迟滞 | 类型 5 % | |
| 反极性保护 | 所有连接 | |
| 短路保护 | 脉冲式 | |
| 电压降 | ≤ 3 V | |
| 工作电流 | 0 ... 100 mA | |
| 断态电流 | 0 ... 0,5 mA 类型 0,1 µA | |
| 空载电流 | ≤ 25 mA | |
| 工作电压指示灯 | 绿色 LED | |
| 开关状态指示灯 | 黄色 LED | |
| 通道状态指示灯 | 黄色 LED | |
| 功能性安全相关参数 | ||
| MTTFd | 780 a | |
| 任务时间 (TM) | 20 a | |
| 诊断覆盖率 (DC) | 0 % | |
| 阀电路 | ||
| 电压 | 最大 32 V DC | |
| 电流 | 最大 240 mA | |
| 短路保护 | 无 | |
| 反极性保护 | 是的，输出 LED 接反时不能工作，因此将向电磁阀提供更多电能 | |
| 遵守标准和指令 | ||
| 符合标准 | ||
| 标准 | EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 |
|
| 认证和证书 | ||
| UL 认证 | cULus 认证，一般用途 | |
| CSA 认证 | 通过 cCSAus 认证，一般用途 | |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 | |
| 环境条件 | ||
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) | |
| 机械规格 | ||
| 连接（系统侧） | 笼式张紧弹簧接线端子 | |
| 线芯横截面积（系统侧） | 1.5/2.5 mm2 柔性/刚性 | |
| 连接（阀侧） | 笼式张紧弹簧接线端子 | |
| 线芯横截面积（阀门侧） | 1.5/2.5 mm2 柔性/刚性 | |
| 外壳材料 | PBT | |
| 感应面 | PBT | |
| 防护等级 | IP67 | |
| 拧紧扭矩，外壳螺丝 | 1 Nm | |
| 拧紧扭矩，缆线密封接头 | M20 x 1.5； max. 7 Nm M12 x 1.5； max. 1,5 Nm |
|
