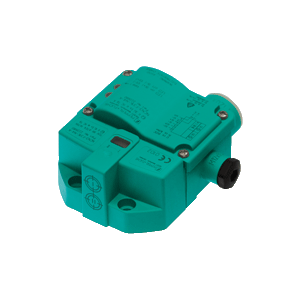

参数表节选：的技术参数 NCN3-F31K-N4
| 通用规格 | ||
|---|---|---|
| 开关功能 | 2 x 常闭 (NC) | |
| 输出类型 | NAMUR | |
| 额定工作距离 | 3 mm | |
| 安装 | 齐平安装 | |
| 确保操作距离 | 0 ... 2,4 mm | |
| 实际工作距离 | 2,7 ... 3,3 mm 类型 | |
| 驱动器件 | 不锈钢 1.4305 / AISI 303 8,5 mm x 8,5 mm x 0,5 mm |
|
| 衰减系数 rAl | 0,5 | |
| 衰减系数 rCu | 0,4 | |
| 衰减系数 r304 | 1 | |
| 衰减系数 rSt37 | 1,3 | |
| 衰减系数 rBrass | 0,6 | |
| 输出类型 | 2 线 | |
| 额定值 | ||
| 额定电压 | 8 V | |
| 开关频率 | 0 ... 3 kHz | |
| 迟滞 | 类型 5 % | |
| 反极性保护 | 反极性保护 | |
| 短路保护 | 是 | |
| 适用于 2:1 技术 | 是 ， 无需反极性保护二极管 | |
| 电流消耗 | ||
| 未检测到测量板 | ≥ 3 mA | |
| 检测到测量板 | ≤ 1 mA | |
| 可用前的时间延迟 | ≤ 1,1 ms | |
| 开关状态指示灯 | 黄色 LED | |
| 功能性安全相关参数 | ||
| 安全完整性级别 (SIL) | SIL 2 | |
| MTTFd | 1470 a | |
| 任务时间 (TM) | 20 a | |
| 诊断覆盖率 (DC) | 0 % | |
| 遵守标准和指令 | ||
| 符合标准 | ||
| NAMUR | EN 60947-5-6:2000 IEC 60947-5-6:1999 |
|
| 电磁兼容性 | NE 21:2007 | |
| 标准 | EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 |
|
| 认证和证书 | ||
| EAC 符合性 | TR CU 012/2011 | |
| UL 认证 | cULus 认证，一般用途 | |
| CSA 认证 | 通过 cCSAus 认证，一般用途 | |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 | |
| 环境条件 | ||
| 环境温度 | -25 ... 100 °C (-13 ... 212 °F) | |
| 存储温度 | -40 ... 100 °C (-40 ... 212 °F) | |
| 机械规格 | ||
| 连接（系统侧） | 笼式张紧弹簧接线端子 | |
| 线芯横截面积（系统侧） | 柔性：0.2 ... 1.5 mm2 刚性：0.2 ... 2.5 mm2 |
|
| 外壳材料 | PBT | |
| 感应面 | PBT | |
| 防护等级 | IP67 | |
| 拧紧扭矩，外壳螺丝 | 1 Nm | |
| 拧紧扭矩，缆线密封接头 | M20 x 1.5； max. 7 Nm | |
| 与危险区相关的应用数据 | ||
| 设备保护级别 | Ga ， Gb ， Gc (ic) Da ， Mb | |
| 设备保护级别 Ga | ||
| 保护类型 | 本质安全 | |
| CE 标志 | [*PD-Z02585A*] | |
| 认证 | ||
| 相应的类型 | NCN3-F31K-N4... | |
| ATEX 认证 | TüV 99 ATEX 1479 X | |
| ATEX 标记 | II 1G Ex ia IIC T6...T1 Ga | |
| 标准 | EN 60079-0:2012+A11:2013 ， EN 60079-11:2012 | |
| IECEx 认证 | IECEx TUN 17.0021X | |
| IECEx 标志 | Ex ia IIC T6...T1 Ga | |
| 标准 | IEC 60079-0:2011 ， IEC 60079-11:2011 | |
| 有效内部电容 | max. 100 nF 此值适用于一个传感器电路。 考虑使用 10 米长电缆。 |
|
| 有效内部电感 | max. 100 µH 此值适用于一个传感器电路。 考虑使用 10 米长电缆。 |
|
| 最高许可环境温度 | 另请遵守通用技术数据中规定的最高许可环境温度。 请使用两个值中的较小值。 |
|
| 适用于 ATEX | 当 Ui = 15 V ， Ii = 25 mA ， Pi = 34 mW ， T6 : 55 °C (131 °F) [###] : 65 °C (149 °F) T4 : 95 °C (203 °F) [###] : 95 °C (203 °F) [###] : 95 °C (203 °F) T1 : 95 °C (203 °F) 当 Ui = 15 V ， Ii = 25 mA ， Pi = 64 mW ， T6 : 55 °C (131 °F) [###] : 65 °C (149 °F) T4 : 95 °C (203 °F) [###] : 95 °C (203 °F) [###] : 95 °C (203 °F) T1 : 95 °C (203 °F) 当 Ui = 15 V ， Ii = 52 mA ， Pi = 169 mW ， T6 : 45 °C (113 °F) [###] : 60 °C (140 °F) T4 : 85 °C (185 °F) [###] : 85 °C (185 °F) [###] : 85 °C (185 °F) T1 : 85 °C (185 °F) |
|
| IECEx 认证 | 当 Ui = 15 V ， Ii = 25 mA ， Pi = 34 mW ， T6 : 70 °C (158 °F) [###] : 85 °C (185 °F) T4 : 100 °C (212 °F) [###] : 100 °C (212 °F) [###] : 100 °C (212 °F) T1 : 100 °C (212 °F) 当 Ui = 15 V ， Ii = 25 mA ， Pi = 64 mW ， T6 : 70 °C (158 °F) [###] : 85 °C (185 °F) T4 : 100 °C (212 °F) [###] : 100 °C (212 °F) [###] : 100 °C (212 °F) T1 : 100 °C (212 °F) 当 Ui = 15 V ， Ii = 52 mA ， Pi = 169 mW ， T6 : 65 °C (149 °F) [###] : 80 °C (176 °F) T4 : 90 °C (194 °F) [###] : 90 °C (194 °F) [###] : 90 °C (194 °F) T1 : 90 °C (194 °F) |
|
| 设备保护级别 Gb | ||
| 保护类型 | 本质安全 | |
| CE 标志 | [*PD-Z02585A*] | |
| 认证 | ||
| 相应的类型 | NCN3-F31K-N4... | |
| ATEX 认证 | TüV 99 ATEX 1479 X | |
| ATEX 标记 | II 1G Ex ia IIC T6…T1 Ga | |
| 标准 | EN 60079-0:2012+A11:2013 ， EN 60079-11:2012 | |
| IECEx 认证 | IECEx TUN 17.0021X | |
| IECEx 标志 | Ex ia IIC T6...T1 Ga | |
| 标准 | IEC 60079-0:2011 ， IEC 60079-11:2011 | |
| 有效内部电容 | max. 100 nF 此值适用于一个传感器电路。 考虑使用 10 米长电缆。 |
|
| 有效内部电感 | max. 100 µH 此值适用于一个传感器电路。 考虑使用 10 米长电缆。 |
|
| 最高许可环境温度 | 另请遵守通用技术数据中规定的最高许可环境温度。 请使用两个值中的较小值。 当 Ui = 15 V ， Ii = 25 mA ， Pi = 34 mW ， T6 : 70 °C (158 °F) [###] : 85 °C (185 °F) T4 : 100 °C (212 °F) [###] : 100 °C (212 °F) [###] : 100 °C (212 °F) T1 : 100 °C (212 °F) 当 Ui = 15 V ， Ii = 25 mA ， Pi = 64 mW ， T6 : 70 °C (158 °F) [###] : 85 °C (185 °F) T4 : 100 °C (212 °F) [###] : 100 °C (212 °F) [###] : 100 °C (212 °F) T1 : 100 °C (212 °F) 当 Ui = 15 V ， Ii = 52 mA ， Pi = 169 mW ， T6 : 65 °C (149 °F) [###] : 80 °C (176 °F) T4 : 90 °C (194 °F) [###] : 90 °C (194 °F) [###] : 90 °C (194 °F) T1 : 90 °C (194 °F) |
|
| 设备保护级别 Gc (ic) | ||
| 保护类型 | 本质安全 | |
| CE 标志 | [*PD-Z02586A*] | |
| 认证 | ||
| ATEX 认证 | PF13CERT2895 X | |
| ATEX 标记 | I 3G Ex ic IIC T6…T1 Gc | |
| 标准 | EN 60079-0:2012+A11:2013 ， EN 60079-11:2012 | |
| 有效内部电容 | max. 100 nF 此值适用于一个传感器电路。 考虑使用 10 米长电缆。 |
|
| 有效内部电感 | max. 100 µH 此值适用于一个传感器电路。 考虑使用 10 米长电缆。 |
|
| 最高许可环境温度 | 另请遵守通用技术数据中规定的最高许可环境温度。 请使用两个值中的较小值。 当 Ui = 20 V ， Ii = 25 mA ， Pi = 34 mW ， T6 : 70 °C (158 °F) [###] : 85 °C (185 °F) T4 : 100 °C (212 °F) [###] : 100 °C (212 °F) [###] : 100 °C (212 °F) T1 : 100 °C (212 °F) 当 Ui = 20 V ， Ii = 25 mA ， Pi = 64 mW ， T6 : 70 °C (158 °F) [###] : 85 °C (185 °F) T4 : 100 °C (212 °F) [###] : 100 °C (212 °F) [###] : 100 °C (212 °F) T1 : 100 °C (212 °F) 当 Ui = 20 V ， Ii = 52 mA ， Pi = 169 mW ， T6 : 65 °C (149 °F) [###] : 80 °C (176 °F) T4 : 90 °C (194 °F) [###] : 90 °C (194 °F) [###] : 90 °C (194 °F) T1 : 90 °C (194 °F) |
|
| 设备保护级别 Da | ||
| 保护类型 | 本质安全 | |
| CE 标志 | [*PD-Z02585A*] | |
| 认证 | ||
| 相应的类型 | NCN3-F31K-N4... | |
| ATEX 认证 | TüV 99 ATEX 1479 X | |
| ATEX 标记 | II 1D Ex ia IIIC T135°C Da | |
| 标准 | EN 60079-0:2012+A11:2013 ， EN 60079-11:2012 | |
| IECEx 认证 | IECEx TUN 17.0021X | |
| IECEx 标志 | Ex ia IIIC T135°C Da | |
| 标准 | IEC 60079-0:2011 ， IEC 60079-11:2011 | |
| 有效内部电容 | max. 100 nF 考虑使用 10 米长电缆。 |
|
| 有效内部电感 | max. 100 µH 考虑使用 10 米长电缆。 |
|
| 最高许可环境温度 | 另请遵守通用技术数据中规定的最高许可环境温度。 请使用两个值中的较小值。 当 Ui = 15 V ， Ii = 25 mA ， Pi = 34 mW : 100 °C (212 °F) 当 Ui = 15 V ， Ii = 25 mA ， Pi = 64 mW : 100 °C (212 °F) 当 Ui = 15 V ， Ii = 52 mA ， Pi = 169 mW : 90 °C (194 °F) |
|
| 设备保护级别 Mb | ||
| 保护类型 | 本质安全 | |
| CE 标志 | [*PD-Z02585A*] | |
| 认证 | ||
| 相应的类型 | NCN3-F31K-N4... | |
| IECEx 认证 | IECEx TUN 17.0021X | |
| IECEx 标志 | Ex ia I Mb | |
| 标准 | IEC 60079-0:2011 ， IEC 60079-11:2011 | |
| 有效内部电容 | max. 100 nF 此值适用于一个传感器电路。 考虑使用 10 米长电缆。 |
|
| 有效内部电感 | max. 100 µH 此值适用于一个传感器电路。 考虑使用 10 米长电缆。 |
|
| 最高许可环境温度 | 另请遵守通用技术数据中规定的最高许可环境温度。 请使用两个值中的较小值。 当 Ui = 15 V ， Ii = 25 mA ， Pi = 34 mW : 100 °C (212 °F) 当 Ui = 15 V ， Ii = 25 mA ， Pi = 64 mW : 100 °C (212 °F) 当 Ui = 15 V ， Ii = 52 mA ， Pi = 169 mW : 90 °C (194 °F) |
|
| 一般信息 | ||
| 在危险区域使用： | 参见使用说明书 | |
