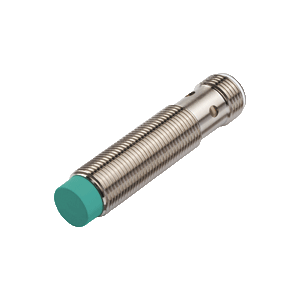

参数表节选：的技术参数 NCN4-12GM35-N0-V1
| 通用规格 | ||
|---|---|---|
| 开关功能 | 常闭 (NC) | |
| 输出类型 | NAMUR | |
| 额定工作距离 | 4 mm | |
| 安装 | 非齐平 | |
| 确保操作距离 | 0 ... 3,24 mm | |
| 实际工作距离 | 3,6 ... 4,4 mm 类型 | |
| 衰减系数 rAl | 0,37 | |
| 衰减系数 rCu | 0,36 | |
| 衰减系数 r304 | 0,74 | |
| 输出类型 | 2 线 | |
| 额定值 | ||
| 额定电压 | 8,2 V （Ri 约 1 kΩ） | |
| 开关频率 | 0 ... 800 Hz | |
| 迟滞 | 1 ... 10 类型 5 % | |
| 反极性保护 | 反极性保护 | |
| 短路保护 | 是 | |
| 电流消耗 | ||
| 未检测到测量板 | min. 3 mA | |
| 检测到测量板 | ≤ 1 mA | |
| 开关状态指示灯 | 黄色多孔 LED | |
| 功能性安全相关参数 | ||
| 安全完整性级别 (SIL) | SIL 2 | |
| MTTFd | 2520 a | |
| 任务时间 (TM) | 20 a | |
| 诊断覆盖率 (DC) | 0 % | |
| 遵守标准和指令 | ||
| 符合标准 | ||
| NAMUR |
EN 60947-5-6:2000 IEC 60947-5-6:1999 |
|
| 电磁兼容性 | NE 21:2007 | |
| 标准 |
EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 |
|
| 认证和证书 | ||
| EAC 符合性 | TR CU 012/2011 | |
| FM 认证 | ||
| 控制图 | 116-0165 | |
| UL 认证 | ||
| 普通位置 | E87056 | |
| 危险位置 | E501628 | |
| 控制图 | 116-0452 | |
| CSA 认证 | 通过 cCSAus 认证，一般用途 | |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 | |
| 环境条件 | ||
| 环境温度 | -25 ... 100 °C (-13 ... 212 °F) | |
| 存储温度 | -40 ... 100 °C (-40 ... 212 °F) | |
| 机械规格 | ||
| 连接类型 | 连接器插头 M12 x 1 ， 4 针 | |
| 外壳材料 | 不锈钢 1.4305 / AISI 303 | |
| 感应面 | PBT | |
| 防护等级 | IP67 | |
| 与危险区相关的应用数据 | ||
| 设备保护级别 | Ga ， Gb ， Gc (ic) ， Da ， Mb | |
| 设备保护级别 Ga | ||
| 保护类型 | 本质安全 | |
| CE 标志 | [*PD-Z02585A*] | |
| 认证 | ||
| 相应的类型 | NCN4-12GM...-N0... | |
| ATEX 认证 | PTB 00 ATEX 2048 X | |
| ATEX 标记 | II 1G Ex ia IIC T6...T1 Ga | |
| 标准 | EN 60079-0:2012+A11:2013 ， EN 60079-11:2012 | |
| IECEx 认证 | IECEx PTB 11.0037X | |
| IECEx 标志 | Ex ia IIC T6...T1 Ga | |
| 标准 | IEC 60079-0:2011 ， IEC 60079-11:2011 | |
| 有效内部电容 |
max. 95 nF 考虑使用 10 米长电缆。 |
|
| 有效内部电感 |
max. 100 µH 考虑使用 10 米长电缆。 |
|
| 最高许可环境温度 |
另请遵守通用技术数据中规定的最高许可环境温度。 请使用两个值中的较小值。 |
|
| 适用于 ATEX |
当 Ui = 16 V ， Ii = 25 mA ， Pi = 34 mW ， T6 : 59 °C (138,2 °F) [###] : 71 °C (159,8 °F) T4 : 99 °C (210,2 °F) [###] : 99 °C (210,2 °F) [###] : 99 °C (210,2 °F) T1 : 99 °C (210,2 °F) 当 Ui = 16 V ， Ii = 25 mA ， Pi = 64 mW ， T6 : 56 °C (132,8 °F) [###] : 68 °C (154,4 °F) T4 : 96 °C (204,8 °F) [###] : 96 °C (204,8 °F) [###] : 96 °C (204,8 °F) T1 : 96 °C (204,8 °F) 当 Ui = 16 V ， Ii = 52 mA ， Pi = 169 mW ， T6 : 45 °C (113 °F) [###] : 57 °C (134,6 °F) T4 : 81 °C (177,8 °F) [###] : 81 °C (177,8 °F) [###] : 81 °C (177,8 °F) T1 : 81 °C (177,8 °F) 当 Ui = 16 V ， Ii = 76 mA ， Pi = 242 mW ， T6 : 37 °C (98,6 °F) [###] : 49 °C (120,2 °F) T4 : 63 °C (145,4 °F) [###] : 63 °C (145,4 °F) [###] : 63 °C (145,4 °F) T1 : 63 °C (145,4 °F) |
|
| IECEx 认证 |
当 Ui = 16 V ， Ii = 25 mA ， Pi = 34 mW ， T6 : 76 °C (168,8 °F) [###] : 91 °C (195,8 °F) T4 : 100 °C (212 °F) [###] : 100 °C (212 °F) [###] : 100 °C (212 °F) T1 : 100 °C (212 °F) 当 Ui = 16 V ， Ii = 25 mA ， Pi = 64 mW ， T6 : 73 °C (163,4 °F) [###] : 88 °C (190,4 °F) T4 : 100 °C (212 °F) [###] : 100 °C (212 °F) [###] : 100 °C (212 °F) T1 : 100 °C (212 °F) 当 Ui = 16 V ， Ii = 52 mA ， Pi = 169 mW ， T6 : 62 °C (143,6 °F) [###] : 77 °C (170,6 °F) T4 : 81 °C (177,8 °F) [###] : 81 °C (177,8 °F) [###] : 81 °C (177,8 °F) T1 : 81 °C (177,8 °F) 当 Ui = 16 V ， Ii = 76 mA ， Pi = 242 mW ， T6 : 54 °C (129,2 °F) [###] : 63 °C (145,4 °F) T4 : 63 °C (145,4 °F) [###] : 63 °C (145,4 °F) [###] : 63 °C (145,4 °F) T1 : 63 °C (145,4 °F) |
|
| 设备保护级别 Gb | ||
| 保护类型 | 本质安全 | |
| CE 标志 | [*PD-Z02585A*] | |
| 认证 | ||
| 相应的类型 | NCN4-12GM...-N0... | |
| ATEX 认证 | PTB 00 ATEX 2048 X | |
| ATEX 标记 | II 1G Ex ia IIC T6…T1 Ga | |
| 标准 | EN 60079-0:2012+A11:2013 ， EN 60079-11:2012 | |
| IECEx 认证 | IECEx PTB 11.0037X | |
| IECEx 标志 | Ex ia IIC T6...T1 Ga | |
| 标准 | IEC 60079-0:2011 ， IEC 60079-11:2011 | |
| 有效内部电容 | max. 95 nF ；考虑使用 10 米长电缆。 | |
| 有效内部电感 |
max. 100 µH 考虑使用 10 米长电缆。 |
|
| 最高许可环境温度 |
另请遵守通用技术数据中规定的最高许可环境温度。 请使用两个值中的较小值。 当 Ui = 16 V ， Ii = 25 mA ， Pi = 34 mW ， T6 : 76 °C (168,8 °F) [###] : 91 °C (195,8 °F) T4 : 100 °C (212 °F) [###] : 100 °C (212 °F) [###] : 100 °C (212 °F) T1 : 100 °C (212 °F) 当 Ui = 16 V ， Ii = 25 mA ， Pi = 64 mW ， T6 : 73 °C (163,4 °F) [###] : 88 °C (190,4 °F) T4 : 100 °C (212 °F) [###] : 100 °C (212 °F) [###] : 100 °C (212 °F) T1 : 100 °C (212 °F) 当 Ui = 16 V ， Ii = 52 mA ， Pi = 169 mW ， T6 : 62 °C (143,6 °F) [###] : 77 °C (170,6 °F) T4 : 81 °C (177,8 °F) [###] : 81 °C (177,8 °F) [###] : 81 °C (177,8 °F) T1 : 81 °C (177,8 °F) 当 Ui = 16 V ， Ii = 76 mA ， Pi = 242 mW ， T6 : 54 °C (129,2 °F) [###] : 63 °C (145,4 °F) T4 : 63 °C (145,4 °F) [###] : 63 °C (145,4 °F) [###] : 63 °C (145,4 °F) T1 : 63 °C (145,4 °F) |
|
| 设备保护级别 Gc (ic) | ||
| 保护类型 | 本质安全 | |
| CE 标志 | [*PD-Z02586A*] | |
| 认证 | ||
| ATEX 认证 | PF13CERT2895 X | |
| ATEX 标记 | II 3G Ex ic IIC T6...T1 Gc | |
| 标准 | EN 60079-0:2012+A11:2013 ， EN 60079-11:2012 | |
| 有效内部电容 |
max. 95 nF 考虑使用 10 米长电缆。 |
|
| 有效内部电感 |
max. 100 µH 考虑使用 10 米长电缆。 |
|
| 最高许可环境温度 |
另请遵守通用技术数据中规定的最高许可环境温度。 请使用两个值中的较小值。 当 Ui = 20 V ， Ii = 25 mA ， Pi = 34 mW ， T6 : 55 °C (131 °F) [###] : 55 °C (131 °F) T4 : 55 °C (131 °F) [###] : 55 °C (131 °F) [###] : 55 °C (131 °F) T1 : 55 °C (131 °F) 当 Ui = 20 V ， Ii = 25 mA ， Pi = 64 mW ， T6 : 55 °C (131 °F) [###] : 55 °C (131 °F) T4 : 55 °C (131 °F) [###] : 55 °C (131 °F) [###] : 55 °C (131 °F) T1 : 55 °C (131 °F) 当 Ui = 20 V ， Ii = 52 mA ， Pi = 169 mW ， T6 : 52 °C (125,6 °F) [###] : 52 °C (125,6 °F) T4 : 52 °C (125,6 °F) [###] : 52 °C (125,6 °F) [###] : 52 °C (125,6 °F) T1 : 52 °C (125,6 °F) 当 Ui = 20 V ， Ii = 76 mA ， Pi = 242 mW ， T6 : 44 °C (111,2 °F) [###] : 44 °C (111,2 °F) T4 : 44 °C (111,2 °F) [###] : 44 °C (111,2 °F) [###] : 44 °C (111,2 °F) T1 : 44 °C (111,2 °F) |
|
| 设备保护级别 Da | ||
| 保护类型 | 本质安全 | |
| CE 标志 | [*PD-Z02585A*] | |
| 认证 | ||
| 相应的类型 | NCN4-12GM...-N0... | |
| ATEX 认证 | PTB 00 ATEX 2048 X | |
| ATEX 标记 | II 1D Ex ia IIIC T135°C Da | |
| 标准 | EN 60079-0:2012+A11:2013 ， EN 60079-11:2012 | |
| IECEx 认证 | IECEx PTB 11.0037X | |
| IECEx 标志 | Ex ia IIIC T135°C Da | |
| 标准 | IEC 60079-0:2011 ， IEC 60079-11:2011 | |
| 有效内部电容 |
max. 95 nF 考虑使用 10 米长电缆。 |
|
| 有效内部电感 |
max. 100 µH 考虑使用 10 米长电缆。 |
|
| 最高许可环境温度 |
另请遵守通用技术数据中规定的最高许可环境温度。 请使用两个值中的较小值。 当 Ui = 16 V ， Ii = 25 mA ， Pi = 34 mW : 100 °C (212 °F) 当 Ui = 16 V ， Ii = 25 mA ， Pi = 64 mW : 100 °C (212 °F) 当 Ui = 16 V ， Ii = 52 mA ， Pi = 169 mW : 81 °C (177,8 °F) 当 Ui = 16 V ， Ii = 76 mA ， Pi = 242 mW : 63 °C (145,4 °F) |
|
| 设备保护级别 Mb | ||
| 保护类型 | 本质安全 | |
| 认证 | ||
| 相应的类型 | NCN4-12GM...-N0... | |
| IECEx 认证 | IECEx PTB 11.0037X | |
| IECEx 标志 | Ex ia I Mb | |
| 标准 | IEC 60079-0:2011 ， IEC 60079-11:2011 | |
| 有效内部电容 |
max. 95 nF 考虑使用 10 米长电缆。 |
|
| 有效内部电感 |
max. 100 µH 考虑使用 10 米长电缆。 |
|
| 最高许可环境温度 |
另请遵守通用技术数据中规定的最高许可环境温度。 请使用两个值中的较小值。 当 Ui = 16 V ， Ii = 25 mA ， Pi = 34 mW : 100 °C (212 °F) 当 Ui = 16 V ， Ii = 25 mA ， Pi = 64 mW : 100 °C (212 °F) 当 Ui = 16 V ， Ii = 52 mA ， Pi = 169 mW : 81 °C (177,8 °F) 当 Ui = 16 V ， Ii = 76 mA ， Pi = 242 mW : 63 °C (145,4 °F) |
|
| 一般信息 | ||
| 供货范围 | 供货范围包含 2 颗自锁螺母 | |
| 在危险区域使用： | 参见使用说明书 | |
