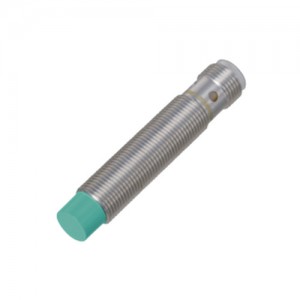

参数表节选：的技术参数 NSN4-12GM45-2E2-V1-S2D2
无不可用区域
4 mm，非齐平
使用标准金属执行表面
应用等级高达 2 类，PLd/SIL 2（可冗余使用，最高可达 3 类，PLe/SIL 3）
用于开关状态和故障指示的 LED
安全输出 OSSD
TüV 认证
| 通用规格 | ||
|---|---|---|
| 开关功能 | 2 x 常开 (NO) | |
| 输出类型 | PNP | |
| 额定工作距离 | 4 mm | |
| 安装 | 非齐平 | |
| 输出极性 | DC | |
| 确保操作距离 | 0 ... 3,24 mm | |
| 驱动器件 | 参考目标符合 EN IEC 60947-5-2 (FE360 - ST37K) 标准 12 mm x 12 mm x 1 mm |
|
| 衰减系数 rAl | 0,55 | |
| 衰减系数 rCu | 0,5 | |
| 衰减系数 r304 | 0,9 | |
| 衰减系数 rBrass | 0,6 | |
| 输出类型 | 4 线 | |
| 额定值 | ||
| 工作电压 | 18 ... 30 V | |
| 额定工作电压 | 24 V | |
| 开关频率 | 0 ... 30 Hz | |
| 迟滞 | 典型值为 5% | |
| 反极性保护 | 反极性保护 | |
| 短路保护 | 脉冲式 | |
| 过载电阻 | 是 | |
| 电压降 | ≤ 3 V | |
| 额定绝缘电压 | 30 V | |
| 工作电流 | 1 ... 30 mA 每路输出 | |
| 断态电流 | 0 ... 0,5 mA | |
| 空载电流 | ≤ 15 mA | |
| 可用前的时间延迟 | ≤ 300 ms | |
| 开关状态指示灯 | 黄色 LED | |
| 错误指示器 | 红色 LED | |
| 功能性安全相关参数 | ||
| 安全完整性级别 (SIL) | SIL 2 | |
| 性能水平 (PL) | PL d | |
| 类别 | 2 类 | |
| MTTFd | > 7500 a | |
| 任务时间 (TM) | 20 a | |
| 诊断覆盖率 (DC) | min. 60 % | |
| 有保障的 PDDB 释放距离 | 6 mm | |
| 遵守标准和指令 | ||
| 符合标准 | ||
| 标准 | EN IEC 60947-5-2:2007 EN IEC 60947-5-3:2013 EN ISO 13849-1:2015 EN IEC 61508:2010 EN 62061:2005+AC:2010+A1:2013+A2:2015 EN ISO 61131-2-2007 类型 1、2、3 |
|
| 认证和证书 | ||
| UL 认证 | cULus 认证，一般用途，2 类电源 | |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 | |
| 环境条件 | ||
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) | |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) | |
| 海拔高度 | ≤ 2000 m 高于 MSL | |
| 机械规格 | ||
| 连接类型 | 连接器插头 M12 x 1 ， 4 针 | |
| 外壳材料 | 黄铜，镀镍 | |
| 感应面 | PBT | |
| 防护等级 | IP68/IP69 | |
| 质量 | 18 g | |
| 一般信息 | ||
| 供货范围 | 供货范围包含 2 颗自锁螺母 | |
