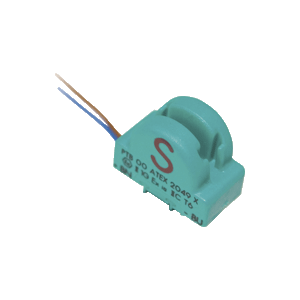

参数表节选：的技术参数 SJ3,5-SN
3.5 mm 槽宽
可达 SIL 3，符合 IEC 61508 标准
温度范围扩大
| 通用规格 | ||
|---|---|---|
| 开关功能 | 常闭 (NC) | |
| 输出类型 | 具有安全功能的 NAMUR | |
| 槽宽 | 3,5 mm | |
| 浸入深度（横向） | 5 ... 7 类型 6 mm | |
| 参考目标 | 10 x 7 x 0.3 mm3，Al | |
| 安全完整性级别 (SIL) | 可达 SIL3，符合 IEC 61508 标准 危险！在安全相关应用中，必须从合格的 Pepperl+Fuchs 故障安全接口操作传感器，如 KFD2-SH-EX1。 | |
| 输出类型 | 2 线 | |
| 额定值 | ||
| 额定电压 | 8,2 V | |
| 开关频率 | 0 ... 3000 Hz | |
| 迟滞 | 带 NAMUR 开关放大器： 0,045 mm （如倍加福 KCD2-SR-Ex1.LB） 带安全开关放大器 0,025 mm （如倍加福 KFD2-SH-Ex1） |
|
| 适用于 2:1 技术 | 是 ， 带反极性保护二极管 | |
| 电流升高率 | -4,5 mA / mm | |
| 电流消耗 | ||
| 未检测到测量板 | ≥ 3 mA | |
| 检测到测量板 | 0,2 ... 1 mA | |
| 功能性安全相关参数 | ||
| 安全完整性级别 (SIL) | SIL 3 | |
| MTTFd | 11800 a | |
| 任务时间 (TM) | 20 a | |
| 诊断覆盖率 (DC) | 0 % | |
| 遵守标准和指令 | ||
| 符合标准 | ||
| NAMUR | EN 60947-5-6:2000 IEC 60947-5-6:1999 |
|
| 标准 | EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 |
|
| 认证和证书 | ||
| EAC 符合性 | TR CU 012/2011 | |
| FM 认证 | ||
| 控制图 | 116-0165 | |
| UL 认证 | cULus 认证，一般用途 | |
| 普通位置 | E87056 | |
| 危险位置 | E501628 | |
| 控制图 | 116-0454 | |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 | |
| 环境条件 | ||
| 环境温度 | -50 ... 100 °C (-58 ... 212 °F) 安全应用：-40 ...100°C |
|
| 机械规格 | ||
| 连接类型 | 柔性导线 LiY ， 500 mm | |
| 线芯横截面积 | 0,14 mm2 | |
| 外壳材料 | PBT | |
| 防护等级 | IP67 | |
| 注意 | 停止位可调 安全功能仅可达到 -40°C |
|
| 与危险区相关的应用数据 | ||
| 设备保护级别 | Ga ， Gb ， Gc (ic) ， Da ， Mb | |
| 设备保护级别 Ga | ||
| 保护类型 | 本质安全 | |
| CE 标志 | [*PD-Z02585A*] | |
| 认证 | ||
| 相应的类型 | SJ3.5-SN... | |
| ATEX 认证 | PTB 00 ATEX 2049 X | |
| ATEX 标记 | II 1G Ex ia IIC T6...T1 Ga | |
| 标准 | EN 60079-0:2012+A11:2013 ， EN 60079-11:2012 | |
| IECEx 认证 | IECEx PTB 11.0092X | |
| IECEx 标志 | Ex ia IIC T6...T1 Ga | |
| 标准 | IEC 60079-0:2011 ， IEC 60079-11:2011 | |
| 有效内部电容 | max. 30 nF 考虑使用 10 米长电缆。 |
|
| 有效内部电感 | max. 100 µH 考虑使用 10 米长电缆。 |
|
| 最高许可环境温度 | 另请遵守通用技术数据中规定的最高许可环境温度。 请使用两个值中的较小值。 |
|
| 适用于 ATEX | 当 Ui = 16 V ， Ii = 25 mA ， Pi = 34 mW ， T6 : 56 °C (132,8 °F) [###] : 68 °C (154,4 °F) T4 : 96 °C (204,8 °F) [###] : 96 °C (204,8 °F) [###] : 96 °C (204,8 °F) T1 : 96 °C (204,8 °F) 当 Ui = 16 V ， Ii = 25 mA ， Pi = 64 mW ， T6 : 49 °C (120,2 °F) [###] : 61 °C (141,8 °F) T4 : 89 °C (192,2 °F) [###] : 89 °C (192,2 °F) [###] : 89 °C (192,2 °F) T1 : 89 °C (192,2 °F) 当 Ui = 16 V ， Ii = 52 mA ， Pi = 169 mW ， T6 : 28 °C (82,4 °F) [###] : 40 °C (104 °F) T4 : 68 °C (154,4 °F) [###] : 68 °C (154,4 °F) [###] : 68 °C (154,4 °F) T1 : 68 °C (154,4 °F) 当 Ui = 16 V ， Ii = 76 mA ， Pi = 242 mW ， T6 : 13 °C (55,4 °F) [###] : 25 °C (77 °F) T4 : 53 °C (127,4 °F) [###] : 53 °C (127,4 °F) [###] : 53 °C (127,4 °F) T1 : 53 °C (127,4 °F) |
|
| IECEx 认证 | 当 Ui = 16 V ， Ii = 25 mA 34 mW ， T6 : 73 °C (163,4 °F) [###] : 88 °C (190,4 °F) T4 : 100 °C (212 °F) [###] : 100 °C (212 °F) [###] : 100 °C (212 °F) T1 : 100 °C (212 °F) 当 Ui = 16 V ， Ii = 25 mA ， Pi = 64 mW ， T6 : 66 °C (150,8 °F) [###] : 81 °C (177,8 °F) T4 : 100 °C (212 °F) [###] : 100 °C (212 °F) [###] : 100 °C (212 °F) T1 : 100 °C (212 °F) 当 Ui = 16 V ， Ii = 52 mA ， Pi = 169 mW ， T6 : 45 °C (113 °F) [###] : 60 °C (140 °F) T4 : 89 °C (192,2 °F) [###] : 89 °C (192,2 °F) [###] : 89 °C (192,2 °F) T1 : 89 °C (192,2 °F) 当 Ui = 16 V ， Ii = 76 mA ， Pi = 242 mW ， T6 : 30 °C (86 °F) [###] : 45 °C (113 °F) T4 : 74 °C (165,2 °F) [###] : 74 °C (165,2 °F) [###] : 74 °C (165,2 °F) T1 : 74 °C (165,2 °F) |
|
| 设备保护级别 Gb | ||
| 保护类型 | 本质安全 | |
| CE 标志 | [*PD-Z02585A*] | |
| 认证 | ||
| 相应的类型 | SJ3.5-SN... | |
| ATEX 认证 | PTB 00 ATEX 2049 X | |
| ATEX 标记 | II 1G Ex ia IIC T6…T1 Ga | |
| 标准 | EN 60079-0:2012+A11:2013 ， EN 60079-11:2012 | |
| IECEx 认证 | IECEx PTB 11.0092X | |
| IECEx 标志 | Ex ia IIC T6...T1 Ga | |
| 标准 | IEC 60079-0:2011 ， IEC 60079-11:2011 | |
| 有效内部电容 | max. 30 nF 考虑使用 10 米长电缆。 |
|
| 有效内部电感 | max. 100 µH 考虑使用 10 米长电缆。 |
|
| 最高许可环境温度 | 另请遵守通用技术数据中规定的最高许可环境温度。 请使用两个值中的较小值。 当 Ui = 16 V ， Ii = 25 mA ， Pi = 34 mW ， T6 : 73 °C (163,4 °F) [###] : 88 °C (190,4 °F) T4 : 100 °C (212 °F) [###] : 100 °C (212 °F) [###] : 100 °C (212 °F) T1 : 100 °C (212 °F) 当 Ui = 16 V ， Ii = 25 mA ， Pi = 64 mW ， T6 : 66 °C (150,8 °F) [###] : 81 °C (177,8 °F) T4 : 100 °C (212 °F) [###] : 100 °C (212 °F) [###] : 100 °C (212 °F) T1 : 100 °C (212 °F) 当 Ui = 16 V ， Ii = 52 mA ， Pi = 169 mW ， T6 : 45 °C (113 °F) [###] : 60 °C (140 °F) T4 : 89 °C (192,2 °F) [###] : 89 °C (192,2 °F) [###] : 89 °C (192,2 °F) T1 : 89 °C (192,2 °F) 当 Ui = 16 V ， Ii = 76 mA ， Pi = 242 mW ， T6 : 30 °C (86 °F) [###] : 45 °C (113 °F) T4 : 74 °C (165,2 °F) [###] : 74 °C (165,2 °F) [###] : 74 °C (165,2 °F) T1 : 74 °C (165,2 °F) |
|
| 设备保护级别 Gc (ic) | ||
| 保护类型 | 本质安全 | |
| CE 标志 | [*PD-Z02586A*] | |
| 认证 | ||
| ATEX 认证 | PF 13 CERT 2895 X | |
| ATEX 标记 | II 3G Ex ic IIC T6…T1 Gc | |
| 标准 | EN 60079-0:2012+A11:2013 ， EN 60079-11:2012 | |
| 有效内部电容 | max. 30 nF 考虑使用 10 米长电缆。 |
|
| 有效内部电感 | max. 100 µH 考虑使用 10 米长电缆。 |
|
| 最高许可环境温度 | 另请遵守通用技术数据中规定的最高许可环境温度。 请使用两个值中的较小值。 当 Ui = 20 V ， Ii = 25 mA ， Pi = 34 mW ， T6 : 70 °C (158 °F) [###] : 85 °C (185 °F) T4 : 100 °C (212 °F) [###] : 100 °C (212 °F) [###] : 100 °C (212 °F) T1 : 100 °C (212 °F) 当 Ui = 20 V ， Ii = 25 mA ， Pi = 64 mW ， T6 : 66 °C (150,8 °F) [###] : 81 °C (177,8 °F) T4 : 100 °C (212 °F) [###] : 100 °C (212 °F) [###] : 100 °C (212 °F) T1 : 100 °C (212 °F) 当 Ui = 20 V ， Ii = 52 mA ， Pi = 169 mW ， T6 : 45 °C (113 °F) [###] : 60 °C (140 °F) T4 : 89 °C (192,2 °F) [###] : 89 °C (192,2 °F) [###] : 89 °C (192,2 °F) T1 : 89 °C (192,2 °F) 当 Ui = 20 V ， Ii = 76 mA ， Pi = 242 mW ， T6 : 30 °C (86 °F) [###] : 45 °C (113 °F) T4 : 74 °C (165,2 °F) [###] : 74 °C (165,2 °F) [###] : 74 °C (165,2 °F) T1 : 74 °C (165,2 °F) |
|
| 设备保护级别 Da | ||
| 保护类型 | 本质安全 | |
| CE 标志 | [*PD-Z02585A*] | |
| 认证 | ||
| 相应的类型 | SJ3.5-SN... | |
| ATEX 认证 | PTB 00 ATEX 2049 X | |
| ATEX 标记 | II 1D Ex ia IIIC T135°C Da | |
| 标准 | EN 60079-0:2012+A11:2013 ， EN 60079-11:2012 | |
| IECEx 认证 | IECEx PTB 11.0092X | |
| IECEx 标志 | Ex ia IIIC T135°C Da | |
| 标准 | IEC 60079-0:2011 ， IEC 60079-11:2011 | |
| 有效内部电容 | max. 30 nF ；考虑使用 10 米长电缆。 | |
| 有效内部电感 | max. 100 µH 考虑使用 10 米长电缆。 |
|
| 最高许可环境温度 | 另请遵守通用技术数据中规定的最高许可环境温度。 请使用两个值中的较小值。 当 Ui = 16 V ， Ii = 25 mA ， Pi = 34 mW : 100 °C (212 °F) 当 Ui = 16 V ， Ii = 25 mA ， Pi = 64 mW : 100 °C (212 °F) 当 Ui = 16 V ， Ii = 52 mA ， Pi = 169 mW : 89 °C (192,2 °F) 当 Ui = 16 V ， Ii = 76 mA ， Pi = 242 mW : 74 °C (165,2 °F) |
|
| 设备保护级别 Mb | ||
| 保护类型 | 本质安全 | |
| 认证 | ||
| 相应的类型 | SJ3.5-SN... | |
| IECEx 认证 | IECEx PTB 11.0092X | |
| IECEx 标志 | Ex ia I Mb | |
| 标准 | IEC 60079-0:2011 ， IEC 60079-11:2011 | |
| 有效内部电容 | max. 30 nF 考虑使用 10 米长电缆。 |
|
| 有效内部电感 | max. 100 µH 考虑使用 10 米长电缆。 |
|
| 最高许可环境温度 | 另请遵守通用技术数据中规定的最高许可环境温度。 请使用两个值中的较小值。 当 Ui = 16 V ， Ii = 25 mA ， Pi = 34 mW : 100 °C (212 °F) 当 Ui = 16 V ， Ii = 25 mA ， Pi = 64 mW : 100 °C (212 °F) 当 Ui = 16 V ， Ii = 52 mA ， Pi = 169 mW : 89 °C (192,2 °F) 当 Ui = 16 V ， Ii = 76 mA ， Pi = 242 mW : 74 °C (165,2 °F) |
|
| 一般信息 | ||
| 在危险区域使用： | 参见使用说明书 | |
