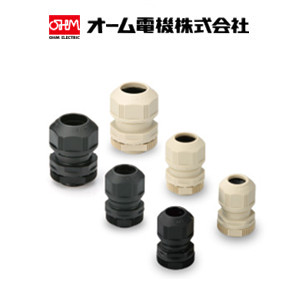

型号：OA-W15M-04
品名：接头
品牌：欧姆电机ohm
特长
| 防护等级 | 颜色 | 耐环境 |
| IP67 | 黒・浅灰色・米黄色 | 耐油性・耐气候性 |
取得认证
| 欧州RoHS2 | 中国RoHS | CE | UL | CSA | PSE |
・用途 在保护及保持各种电气布线器具（控制盘、中继箱、限位开关、马达等）的电线引出部时。
型号・规格
耐油性类型橡胶轴套：黑色O形圈：黑色
| 型号 | 适合电线直径 （mm） |
安装孔直径 （mm） |
安装螺丝 | 适应板厚度 | 产品重量 ※1 |
销售单位 | ||
| 黒 | 浅灰色 | 米黄色 | ||||||
| OA-W15M-04 | OA-W15M-04C1 | OA-W15M-04B | Ø2～4 | Ø15 | M15 P=1 |
3mm以下 | 约8g | 20个 |
| OA-W15M-05 | OA-W15M-05C1 | OA-W15M-05B | Ø3～5 | 约7g | ||||
| OA-W15M-07 | OA-W15M-07C1 | OA-W15M-07B | Ø5～7 | 约7g | ||||
| OA-W1606 | OA-W1606C1 | OA-W1606B | Ø4～6 | Ø21 | CTG16 （G1/2） |
4mm以下 | 約13g | |
| OA-W1608 | OA-W1608C1 | OA-W1608B | Ø6～8 | 約12g | ||||
| OA-W1609 | OA-W1609C1 | OA-W1609B | Ø7～9 | 約13g | ||||
| OA-W1611 | OA-W1611C1 | OA-W1611B | Ø9～11 | 約12g | ||||
| OA-W1613 | OA-W1613C1 | OA-W1613B | Ø11～13 | 約12g | ||||
| OA-W1614 | OA-W1614C1 | OA-W1614B | Ø13～14 | 約11g | ||||
| OA-W2213 | OA-W2213C1 | OA-W2213B | Ø9～13 | Ø28 | CTG22 （G3/4） |
6mm以下 | 約35g | 10个 |
| OA-W2216 | OA-W2216C1 | OA-W2216B | Ø13～16 | 約32g | ||||
| OA-W2219 | OA-W2219C1 | OA-W2219B | Ø15～19 | 約30g | ||||
| OA-W2820 | OA-W2820C1 | OA-W2820B | Ø13～20① | Ø34 | CTG28 （G1） |
5.5mm以下 | 約71g | |
| OA-W2823 | OA-W2823C1 | OA-W2823B | Ø19～23 | 約67g | ||||
| OA-W3630 | OA-W3630C1 | OA-W3630B | Ø25～30 | Ø42 | CTG36 （G1 1/4） |
7.5mm以下 | 約107g | 5个 |
耐气候型橡胶轴套：蓝色O形圈：蓝色
| 型号 | 适合电线直径 （mm） |
安装孔直径 （mm） |
安装螺丝 | 适应板厚度 | 产品重量 ※1 |
销售单位 | ||
| 黒 | 浅灰色 | 米黄色 | ||||||
| OA-W15M-04E | OA-W15M-04EC1 | OA-W15M-04EB | Ø2～4 | Ø15 | M15 P=1 |
3mm以下 | 约8g | 20个 |
| OA-W15M-05E | OA-W15M-05EC1 | OA-W15M-05EB | Ø3～5 | 约7g | ||||
| OA-W15M-07E | OA-W15M-07EC1 | OA-W15M-07EB | Ø5～7 | 约7g | ||||
| OA-W1606E | OA-W1606EC1 | OA-W1606EB | Ø4～6 | Ø21 | CTG16 （G1/2） |
4mm以下 | 约13g | |
| OA-W1608E | OA-W1608EC1 | OA-W1608EB | Ø6～8 | 约12g | ||||
| OA-W1609E | OA-W1609EC1 | OA-W1609EB | Ø7～9 | 约13g | ||||
| OA-W1611E | OA-W1611EC1 | OA-W1611EB | Ø9～11 | 约12g | ||||
| OA-W1613E | OA-W1613EC1 | OA-W1613EB | Ø11～13 | 约12g | ||||
| OA-W1614E | OA-W1614EC1 | OA-W1614EB | Ø13～14 | 约11g | ||||
| OA-W2213E | OA-W2213EC1 | OA-W2213EB | Ø9～13 | Ø28 | CTG22 （G3/4） |
6mm以下 | 约35g | 10个 |
| OA-W2216E | OA-W2216EC1 | OA-W2216EB | Ø13～16 | 约32g | ||||
| OA-W2219E | OA-W2219EC1 | OA-W2219EB | Ø15～19 | 约30g | ||||
| OA-W2820E | OA-W2820EC1 | OA-W2820EB | Ø13～20① | Ø34 | CTG28 （G1） |
5.5mm以下 | 约71g | |
| OA-W2823E | OA-W2823EC1 | OA-W2823EB | Ø19～23 | 约67g | ||||
| OA-W3630E | OA-W3630EC1 | OA-W3630EB | Ø25～30 | Ø42 | CTG36 （G1 1/4） |
7.5mm以下 | 约107g | 5个 |
通用：使用环境温度-25～+80℃ 。
