分享
品牌： |
P+F倍加福 |
所在地： |
上海 |
起订： |
≥1 个 |
供货总量： |
1000 个 |
有效期至： |
长期有效 |
详情介绍

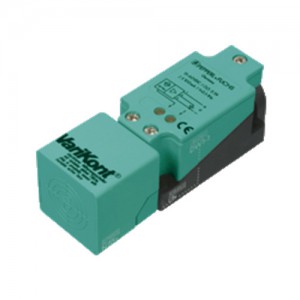

参数表节选：的技术参数 NBN30-U1-Z2
| 通用规格 | ||
|---|---|---|
| 开关功能 | 常开/常闭 (NO/NC) | |
| 输出类型 | 双线式 | |
| 额定工作距离 | 30 mm | |
| 安装 | 非齐平 | |
| 输出极性 | DC | |
| 确保操作距离 | 0 ... 24,3 mm | |
| 实际工作距离 | 27 ... 33 mm 类型 30 mm | |
| 衰减系数 rAl | 0,3 | |
| 衰减系数 rCu | 0,3 | |
| 衰减系数 r304 | 0,7 | |
| 输出类型 | 2 线 | |
| 额定值 | ||
| 工作电压 | 5 ... 60 V | |
| 开关频率 | 0 ... 150 Hz | |
| 迟滞 | 类型 5 % | |
| 反极性保护 | 允许反接 | |
| 短路保护 | 是 | |
| 电压降 | ≤ 5 V | |
| 在 IL 下的压降 | ||
| 电压降 IL = 100 mA，开关元件打开 | ... 5 V | |
| 工作电流 | 2 ... 200 mA | |
| 断态电流 | 0 ... 0,5 mA | |
| 开关状态指示灯 | 2 黄色 LED | |
| 功能性安全相关参数 | ||
| MTTFd | 1170 a | |
| 任务时间 (TM) | 20 a | |
| 诊断覆盖率 (DC) | 0 % | |
| 遵守标准和指令 | ||
| 符合标准 | ||
| 标准 | EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 |
|
| 认证和证书 | ||
| UL 认证 | cULus 认证，一般用途 | |
| CCC 认证 | 通过中国强制性产品认证 (CCC) | |
| 环境条件 | ||
| 环境温度 | -25 ... 85 °C (-13 ... 185 °F) | |
| 机械规格 | ||
| 连接类型 | 螺丝接线端子 | |
| 连接信息 | 一个端子接头最多可以安装两根线芯横截面积相同的导线！ 拧紧扭矩 1.2 Nm + 10% |
|
| 线芯横截面积 | 达 2.5 mm2 | |
| 最小线芯横截面积 | 无导线端套圈 0,5 mm2 ， 带连接器套 0,34 mm2 | |
| 最大线芯横截面积 | 无导线端套圈 2,5 mm2 ， 带连接器套 1,5 mm2 | |
| 外壳材料 | PA/金属 带环氧树脂粉末涂层 | |
| 感应面 | PA | |
| 外壳底座 | 塑料 | |
| 防护等级 | IP68 / IP69K | |
| 质量 | 225 g | |
| 注意 | 拧紧扭矩：1.8 Nm（外壳） | |
