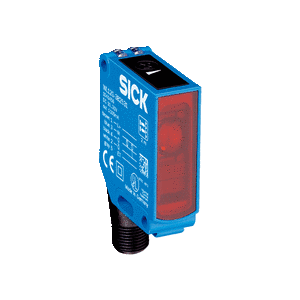

类型: WL12G-3B2531订货号: 1041456产品系列: W12G产品系列: 光电传感器
最大开关距离: 0 m ... 4 m
传感器原理: 镜反射式光电传感器
检测原理: 自动对准
开关量输出: PNP, NPN
连接类型: M12公插头，5 针
设置: 电位计，11 转
-
产品特点
| 传感器原理/ 检测原理 |
镜反射式光电传感器, 自动对准 |
| 尺寸(宽 x 高 x 深) |
15.6 mm x 48.5 mm x 42 mm |
| 外壳形状（光束出口） |
方形 |
| 最大开关距离 |
0 m ... 4 m 1) |
| 光源种类 |
可见红光 |
| 光源 |
LED 2) |
| 光点尺寸（距离） |
Ø 25 mm (1.5 m) |
| 发射器散射角 |
大约 1.5° |
| 轴长 |
640 nm |
| 设置 |
电位计，11 转 |
| 特殊应用 |
检测透明物体 |
-
机械/电子参数
| 供电电压 |
10 V DC ... 30 V DC 1) |
| 残余纹波 |
≤ 5 Vss 2) |
| 电流消耗 |
30 mA 3) |
| 开关量输出 |
PNP
NPN
|
| 开关类型 |
亮通
暗通
|
| 开关类型可选 |
通过 亮/暗通 控制可选 |
| 信号电压 PNP 高电平/低电平 |
> Uv - 3 V / ca. 0 V |
| 输出电流 Imax. |
100 mA |
| 响应时间 |
≤ 330 µs 4) |
| 开关频率 |
1,500 Hz 5) |
| 连接类型 |
M12公插头，5 针 |
| 保护电路 |
A 6)
C 7)
D 8)
|
| 防护等级 |
III |
| 重量 |
120 g |
| 偏光滤镜 |
✔ |
| 外壳材料 |
金属, 压铸锌 |
| 材料、光学元件 |
塑料, PMMA |
| 外壳防护等级 |
IP66
IP67
IP69K
|
| 特殊规格 |
检测透明物体 |
| 运行环境温度 |
–40 °C ... +60 °C |
| 存储环境温度 |
–40 °C ... +75 °C |
| UL 文件编号 |
NRKH.E181493 & NRKH7.E181493 |
