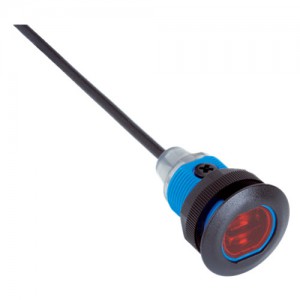

类型: GRL18SG-N1157订货号: 1068942产品系列: GR18S产品系列: 光电传感器
最大开关距离: 0.03 m ... 7.2 m
传感器原理: 镜反射式光电传感器
检测原理: 双透镜
开关量输出: NPN
开关类型: 明/暗切换
连接类型: 电缆 4针, 2 m
光源: PinPoint-LED
设置: 电位计
-
产品特点
| 传感器原理/ 检测原理 |
镜反射式光电传感器, 双透镜 |
| 外壳形状（光束出口） |
圆柱形 |
| 螺丝直径（外壳） |
M18 x 1 |
| 光轴 |
轴向 |
| 最大开关距离 |
0.03 m ... 7.2 m 1) |
| 感应距离 |
0.06 m ... 6 m 1) |
| 光源种类 |
可见红光 |
| 光源 |
PinPoint-LED 2) |
| 光点尺寸（距离） |
Ø 175 mm (7 m) |
| 轴长 |
650 nm |
| 设置 |
电位计，270° |
| 特殊应用 |
检测透明物体 |
-
机械/电子参数
| 供电电压 |
10 V DC ... 30 V DC 1) |
| 残余纹波 |
± 5 Vss 2) |
| 电流消耗 |
30 mA |
| 开关量输出 |
NPN |
| 开关功能 |
补偿量 |
| 开关类型 |
明/暗切换 |
| 信号电压 NPN 高电平/低电平 |
约 UV / ≤ 3 V |
| 输出电流 Imax. |
100 mA 3) |
| 响应时间 |
< 500 µs 4) |
| 开关频率 |
1,000 Hz 5) |
| 连接类型 |
电缆 4针, 2 m |
| 导线材料 |
PVC |
| 保护电路 |
A 6)
B 7)
D 8)
|
| 防护等级 |
III |
| 偏光滤镜 |
✔ |
| 外壳材料 |
塑料, ABS |
| 材料、光学元件 |
塑料, PMMA |
| 外壳防护等级 |
IP67 |
| 供货范围 |
固定螺母（2 x）, 反光板 P250 |
| 特殊规格 |
检测透明物体 |
| 电磁兼容性 |
EN 60947-5-2 |
| 运行环境温度 |
–25 °C ... +55 °C 10) 9) |
| 存储环境温度 |
–40 °C ... +70 °C |
| UL 文件编号 |
NRKH.E348498 & NRKH7.E348498 |
