详情介绍

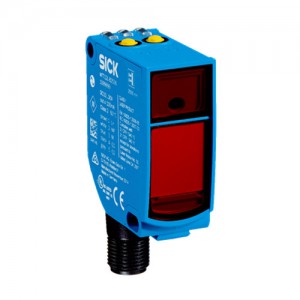

类型: WTT12LC-B2563S15订货号: 1103345产品系列: PowerProx产品系列: 光电传感器
产品子系列: PowerProx Distance
最大开关距离: 50 mm ... 3,800 mm
传感器原理: 漫反射光电传感器
检测原理: 背景抑制功能
开关量输出: PUSH/PULL, PNP, NPN
开关类型: 亮通
连接类型: M12公插头，5 针
-
产品特点
传感器原理/ 检测原理 漫反射光电传感器, 背景抑制功能 尺寸(宽 x 高 x 深) 20 mm x 49.6 mm x 44.2 mm 外壳形状（光束出口） 方形 最大开关距离 50 mm ... 3,800 mm 1) 感应距离 100 mm ... 3,800 mm 2) 距离值 测量范围 50 mm ... 3,800 mm 1) 分辨率 1 mm 重复精度 1,1 mm ... 3,0 mm 3) 4) 5) 准确度 Typ. ± 15 mm 光源种类 可见红光 光源 激光 6) 光点尺寸（距离） Ø 18 mm (3,800 mm) 轴长 658 nm 激光等级 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11) 设置 单一示教键 (2 x)
IO-link
- 1) 具有 6 … 90% 反射比的扫描对象（特指 DIN 5033 规定的标准白）.
- 2) 可设置.
- 3) 对应于 1 σ.
- 4) 参见可重复性特征曲线.
- 5) 6% ... 90% 反射率.
- 6) 平均使用寿命：100,000 小时，TU = +25 °C.
-
机械/电子参数
供电电压 10 V DC ... 30 V DC 1) 2) 残余纹波 ≤ 5 Vss 3) 电流消耗 70 mA 4) 开关量输出 PUSH/PULL 5)
PNP
NPN
开关量输出数量 2 (Q1, Q2) 5) 开关类型 亮通 5) 输出电流 Imax. ≤ 100 mA 响应时间 ≤ 5 ms 6) 开关频率 100 Hz 7) 模拟输出端 - 输入 MFin = 可编程多功能输入 8) 连接类型 M12公插头，5 针 保护电路 A 9)
B 10)
C 11)
防护等级 III 重量 48 g IO-link 版本 1.1 外壳材料 塑料, VISTAL® 材料、光学元件 塑料, PMMA 外壳防护等级 IP67 运行环境温度 –35 °C ... +50 °C 12) 存储环境温度 –40 °C ... +70 °C 预热时间 < 15 min 13) 初始化时间 < 300 ms UL 文件编号 NRKH.E181493 - 1) 极限值。在具备短路保护的电路中运行时，最大 8 A.
- 2) IO-link 运行时 Uv min = 18V.
- 3) 不得超过或低于 UV公差.
- 4) 无负荷。UV = 24 V 时.
- 5) Q1, Q2 = 2 开关阈值，亮通.
- 6) 信号传输时间（电阻负载时）.
- 7) 亮暗对比度为 1:1 时.
- 8) 出厂设置：引脚 2 / 白色（MFin）：示教功能.
- 9) A = UV 接口（已采取反极性保护措施）.
- 10) B = 具有反极性保护的输入端和输出端.
- 11) C = 抑制干扰脉冲.
- 12) 当温度为 Tu = 45 °C 或更高时，允许的最大输出电流为 Imax = 50 mA。.
- 13) 当温度低于 TU = –10 °C 时需要预热时间。.
