详情介绍

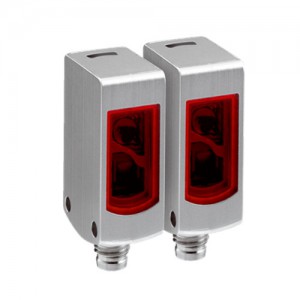

WTF4S-3P2262V
光电传感器
W4S-3 Inox
- 最大开关距离: 20 mm ... 200 mm
- 传感器原理: 漫反射光电传感器
- 检测原理: 前景抑制
- 开关量输出: PNP
- 开关类型: 明/暗切换
- 连接类型: 插头，M8，4 针
- 光源: PinPoint-LED
- 设置: 示教按键
-
产品特点
传感器原理/ 检测原理 漫反射光电传感器, 前景抑制 尺寸(宽 x 高 x 深) 15.25 mm x 44.9 mm x 22.2 mm 外壳样式 冲洗 外壳形状（光束出口） 方形 最大开关距离 20 mm ... 200 mm 1) 光源种类 可见红光 光源 PinPoint-LED 2) 光点尺寸（距离） Ø 6.5 mm (150 mm) 轴长 650 nm 设置 单示教按键 特殊应用 卫生和潮湿环境 - 1) 具有 90% 反射率的扫描对象（指 DIN 5033 规定的标准白）.
- 2) 平均使用寿命：100,000 小时，TU = +25 °C.
-
机械/电子参数
供电电压 10 V DC ... 30 V DC 1) 残余纹波 < 5 Vss 2) 电流消耗 30 mA 3) 开关量输出 PNP 开关功能 补偿量 开关类型 明/暗切换 输出电流 Imax. ≤ 100 mA 响应时间 < 0.5 ms 4) 开关频率 1,000 Hz 5) 连接类型 插头，M8，4 针 6) 保护电路 A, B, C 7) 8) 9) 防护等级 III 重量 40 g 外壳材料 不锈钢, 不锈钢 外壳防护等级 IP66, IP67, IP68, IP69K 10) 运行环境温度 –30 °C ... +70 °C 11)
–30 °C ... +60 °C
存储环境温度 –30 °C ... +75 °C UL 文件编号 NRKH.E181493 & NRKH7.E181493 - 1) 极限值，反极性保护在具备短路保护的电路中运行时：最大 8 A.
- 2) 不得超过或低于 UV公差.
- 3) 无负荷.
- 4) 信号传输时间（电阻负载时）.
- 5) 亮暗对比度为 1:1 时.
- 6) 最大拧紧力矩：0.6 Nm.
- 7) A = UV 接口（已采取反极性保护措施）.
- 8) B = 具有反极性保护的输入端和输出端.
- 9) C = 抑制干扰脉冲.
- 10) 只限于正确安装的 IP69K 连接电缆.
- 11) At UV ≤ 24 V and IA < 30 mA.
