分享
品牌： |
pepperl-fuchs倍加福 |
所在地： |
上海 |
起订： |
≥1 个 |
供货总量： |
1000 个 |
有效期至： |
长期有效 |
详情介绍
|

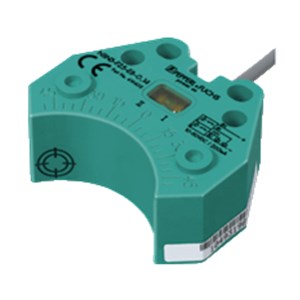

电感式传感器
|
|
| 系列: PCB 版本, 外壳材料: PBT, 输出类型: 2 线, 安装: 齐平安装, 电压类型: DC |
参数表节选：的技术参数 PL3-F25-N4-S
| 通用规格 | ||
|---|---|---|
| 开关功能 | 2 x 常闭 (NC) | |
| 输出类型 | NAMUR | |
| 额定工作距离 | 3 mm | |
| 安装 | 齐平安装 | |
| 确保操作距离 | 0 ... 2,43 mm | |
| 实际工作距离 | 2,6 ... 2,6 mm 类型 | |
| 衰减系数 rAl | 0,52 | |
| 衰减系数 rCu | 0,43 | |
| 衰减系数 r304 | 0,86 | |
| 衰减系数 rSt37 | 1 | |
| 衰减系数 rBrass | 0,54 | |
| 输出类型 | 2 线 | |
| 额定值 | ||
| 额定电压 | 8,2 V （Ri 约 1 kΩ） | |
| 工作电压 | 5 ... 25 V | |
| 开关频率 | 0 ... 100 Hz | |
| 迟滞 | 类型 5 % | |
| 反极性保护 | 反极性保护 | |
| 短路保护 | 是 | |
| 适用于 2:1 技术 | 是 ， 无需反极性保护二极管 | |
| 电流消耗 | ||
| 未检测到测量板 | ≥ 3 mA 在额定电压下 | |
| 检测到测量板 | ≤ 1 mA 在额定电压下 | |
| 可用前的时间延迟 | ≤ 1 ms | |
| 开关状态指示灯 | 黄色 LED | |
| 通道状态指示灯 |
黄色 LED 可由 DB1 关闭 |
|
| 功能性安全相关参数 | ||
| MTTFd | 834 a | |
| 任务时间 (TM) | 20 a | |
| 诊断覆盖率 (DC) | 0 % | |
| 遵守标准和指令 | ||
| 符合标准 | ||
| NAMUR |
EN 60947-5-6:2000 IEC 60947-5-6:1999 |
|
| 电磁兼容性 | NE 21:2007 | |
| 标准 |
EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 |
|
| 认证和证书 | ||
| IECEx 认证 | ||
| 设备保护级别 Ga | IECEx TUN 17.0021X | |
| 设备保护级别 Gb | IECEx TUN 17.0021X | |
| 设备保护级别 Mb | IECEx TUN 17.0021X | |
| ATEX 认证 | ||
| 设备保护级别 Ga | TüV 99 ATEX 1479 X | |
| 设备保护级别 Gb | TüV 99 ATEX 1479 X | |
| 设备保护级别 Gc (ic) | PF13CERT2895 X | |
| 环境条件 | ||
| 环境温度 | -25 ... 100 °C (-13 ... 212 °F) | |
| 存储温度 | -40 ... 100 °C (-40 ... 212 °F) | |
| 机械规格 | ||
| 连接（系统侧） | 螺丝接线端子 | |
| 线芯横截面积（系统侧） | 达 2.5 mm2 | |
| 连接（阀侧） | 螺丝接线端子 | |
| 线芯横截面积（阀门侧） | 达 2.5 mm2 | |
| 外壳材料 | PBT | |
| 感应面 | PBT | |
| 质量 | 91 g | |
| 紧固螺丝的紧固扭矩 | 0,3 Nm | |
| 注意 | 安装在外壳中 | |
| 一般信息 | ||
| 在危险区域使用： | 参见使用说明书 | |
