分享
品牌： |
SICK施克 |
所在地： |
上海 |
起订： |
≥1 个 |
供货总量： |
1000 个 |
有效期至： |
长期有效 |
详情介绍
-

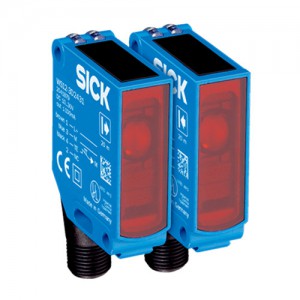

WSE12C-3P2430A00 订货号: 1067780光电传感器 W12-3最大开关距离: 0 m ... 20 m传感器原理: 对射式光电传感器开关量输出: PNP连接类型: 插头，M12，4 针设置: IO-linkSmart Sensor: Enhanced Sensing (基本逻辑), 高效通信, 诊断, Smart Task产品特点
传感器原理/ 检测原理 对射式光电传感器 尺寸(宽 x 高 x 深) 15.6 mm x 48.5 mm x 42 mm 外壳形状（光束出口） 方形 最大开关距离 0 m ... 20 m 感应距离 0 m ... 15 m 光源种类 可见红光 光源 PinPoint-LED 1) 光点尺寸（距离） Ø 220 mm (15 m) 发射器散射角 大约 1.5° 轴长 640 nm 设置 IO-link 诊断 运行备用显示 针脚 2 配置 外部输入端, 示教输入端, 检测输出端, 逻辑输出端, 设备脏污报警输出 IO-link 功能 标准功能 - 1) 平均使用寿命：100,000 小时，TU = +25 °C.
-
机械/电子参数
供电电压 10 V DC ... 30 V DC 1) 残余纹波 ≤ 5 Vss 2) 消耗电流， 发射器 ≤ 30 mA 3) 消耗电流， 接收器 ≤ 15 mA 3) 开关量输出 PNP 开关类型 明/暗切换 信号电压 PNP 高电平/低电平 > Uv - 2,5 V / ca. 0 V 输出电流 Imax. ≤ 100 mA Q 的响应时间/针脚 2 200 µs ... 300 µs 4) 5) 开关频率 1,500 Hz Q 的开关频率/针脚 2 ≤ 1,500 Hz 6) 连接类型 插头，M12，4 针 保护电路 A 7)
B 8)
C 9)
D 10)
防护等级 III 重量 120 g IO-link ✔ IO-link 版本 1.0 传输速率 COM2 外壳材料 金属, 压铸锌 材料、光学元件 塑料, PMMA 外壳防护等级 IP66
IP67
IP69K
测试输入端发射器关闭 TE 根据 0 V 运行环境温度 –40 °C ... +60 °C 存储环境温度 –40 °C ... +75 °C UL 文件编号 NRKH.E181493 & NRKH7.E181493 零件订货号 2077227 WE12C-3P2430A00 2078000 WS12-3D2430S05 Q 的重复精度/针脚 2： 100 µs 5) - 1) 短路保护的电网环境下的临界值：最大 8 A.
- 2) 不得超过或低于 UV公差.
- 3) 无负荷.
- 4) 信号传输时间（电阻负载时）.
- 5) 若通过软件完成配置，则适用于针脚 2 的 Q \.
- 6) 明暗比 1:1，若通过软件完成配置，则适用于针脚 2 的 Q \.
- 7) A = UV 接口（已采取反极性保护措施）.
- 8) B = 具有反极性保护的输入端和输出端.
- 9) C = 抑制干扰脉冲.
- 10) D = 抗过载电流和短路保护输出端.
