详情介绍
|
|

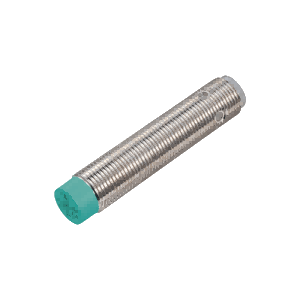

| 系列: 圆柱形, 外壳材料: 黄铜，镀镍, 输出类型: 3 线, 安装: 非齐平, 电压类型: DC, 连接类型: 连接器插头 M12 x 1 ， 4 针, 防护等级: IP67 |
参数表节选：的技术参数 NEN10-12GM50-E1-V1
| 通用规格 | ||
|---|---|---|
| 开关功能 | 常闭 (NC) | |
| 输出类型 | NPN | |
| 额定工作距离 | 10 mm | |
| 安装 | 非齐平 | |
| 输出极性 | DC | |
| 确保操作距离 | 0 ... 8,1 mm | |
| 驱动器件 | 软钢，如 1.0037、SR235JR（之前为 St37-2） 30 mm x 30 mm x 1 mm |
|
| 衰减系数 rAl | 0,45 | |
| 衰减系数 rCu | 0,4 | |
| 衰减系数 r304 | 0,75 | |
| 衰减系数 rBrass | 0,45 | |
| 输出类型 | 3 线 | |
| 额定值 | ||
| 安装条件 | ||
| A | 采用钢 1.0037 (St37)： 10 mm | |
| B | 12 mm | |
| C | 30 mm | |
| F | 42 mm | |
| 工作电压 | 10 ... 30 V DC | |
| 开关频率 | 0 ... 600 Hz | |
| 迟滞 | 0,06 ... 1 mm | |
| 反极性保护 | 是 | |
| 短路保护 | 脉冲式 | |
| 过载电阻 | 是 | |
| 断线保护 | 是 | |
| 浪涌抑制 | 是 | |
| 纹波 | 10 % | |
| 电压降 | ≤ 2 V | |
| 重复精度 | 0,3 mm | |
| 工作电流 | 0 ... 200 mA ，高于 70°C max. 150 mA | |
| 断态电流 | ≤ 10 µA | |
| 空载电流 | ≤ 15 mA | |
| 开关状态指示灯 | 黄色 LED | |
| 功能性安全相关参数 | ||
| MTTFd | 1740 a | |
| 任务时间 (TM) | 20 a | |
| 诊断覆盖率 (DC) | 0 % | |
| 认证和证书 | ||
| EAC 符合性 | TR CU 020/2011 | |
| UL 认证 | cULus 认证，一般用途 | |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 | |
| 环境条件 | ||
| 环境温度 | -25 ... 85 °C (-13 ... 185 °F) | |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) | |
| 机械规格 | ||
| 连接类型 | 连接器插头 M12 x 1 ， 4 针 | |
| 外壳材料 | 黄铜，镀镍 | |
| 感应面 | PBT | |
| 防护等级 | IP67 | |
| 质量 | 20 g | |
| 紧固螺丝的紧固扭矩 | 最大 10 Nm | |
