WLG4SC-3P2232S12 订货号: 1080804

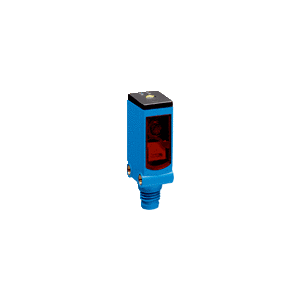

光电传感器 W4S-3 Glass
最大开关距离: 0 m ... 5 m
传感器原理: 镜反射式光电传感器
检测原理: 自动对准
开关量输出: PNP
连接类型: 插头，M8，4 针
设置: IO-link, 单示教按键
Smart Sensor: Enhanced Sensing (基本逻辑), 高效通信, 诊断, Smart Task
-
产品特点
传感器原理/ 检测原理 镜反射式光电传感器, 自动对准 尺寸(宽 x 高 x 深) 12.2 mm x 41.8 mm x 17.3 mm 外壳形状（光束出口） 方形 最大开关距离 0 m ... 5 m 1) 感应距离 0 m ... 3 m 1) 光源种类 可见红光 光源 PinPoint-LED 2) 光点尺寸（距离） Ø 45 mm (1.5 m) 轴长 650 nm 设置 IO-link
单示教按键
诊断 监控设备脏污程度, 示教质量 针脚 2 配置 外部输入端, 示教输入端, 发射器关闭输入端, 检测输出端, 逻辑输出端, 设备脏污报警输出 AutoAdapt ✔ 特殊应用 检测透明物体 IO-link 功能 标准功能 特殊特征 预设置：逆变器 1 = 已禁用，引脚 2 配置 = 示教功能 - 1) 反射器 PL80A.
- 2) 平均使用寿命：100,000 小时，TU = +25 °C.
-
机械/电子参数
供电电压 10 V DC ... 30 V DC 1) 残余纹波 < 5 Vss 2) 电流消耗 20 mA 3) 开关量输出 PNP 开关类型 暗通 输出电流 Imax. ≤ 100 mA Q 的响应时间/针脚 2 300 µs ... 450 µs 4) 5) 开关频率 1,000 Hz Q 的开关频率/针脚 2 1,000 Hz 6) 光路衰减 > 8 % 连接类型 插头，M8，4 针 保护电路 A 7)
B 8)
C 9)
D 10)
防护等级 III 重量 30 g 偏光滤镜 ✔ IO-link ✔ IO-link 版本 1.0 外壳材料 塑料, ABS 材料、光学元件 塑料, PMMA 外壳防护等级 IP67
IP66
特殊规格 检测透明物体 运行环境温度 –40 °C ... +60 °C 存储环境温度 –40 °C ... +75 °C UL 文件编号 NRKH.E181493 & NRKH7.E181493 Q 的重复精度/针脚 2： 150 µs - 1) 短路保护的电网环境下的临界值：最大 8 A.
- 2) 不得超过或低于 UV公差.
- 3) 无负荷.
- 4) 信号传输时间（电阻负载时）.
- 5) 若通过软件完成配置，则适用于针脚 2 的 Q \.
- 6) 明暗比 1:1，若通过软件完成配置，则适用于针脚 2 的 Q \.
- 7) A = UV 接口（已采取反极性保护措施）.
- 8) B = 具有反极性保护的输入端和输出端.
- 9) C = 抑制干扰脉冲.
- 10) D = 抗过载电流和短路保护输出端.
