GRTE18-N1152 订货号: 1091354

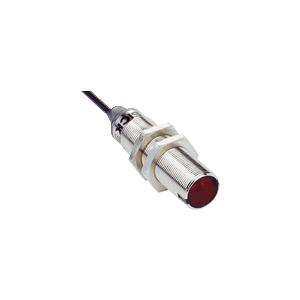

光电传感器 GR18
最大开关距离: 5 mm ... 550 mm
传感器原理: 漫反射光电传感器
检测原理: 能量型
开关量输出: NPN
开关类型: 明/暗切换
连接类型: 电缆 4针, 2 m
光源: LED
设置: 电位计
-
产品特点
| 传感器原理/ 检测原理 |
漫反射光电传感器, 能量型 |
| 尺寸(宽 x 高 x 深) |
18 mm x 18 mm x 71.5 mm |
| 外壳形状（光束出口） |
圆柱形 |
| 螺丝直径（外壳） |
M18 x 1 |
| 光轴 |
轴向 |
| 最大开关距离 |
5 mm ... 550 mm 1) |
| 感应距离 |
10 mm ... 400 mm 1) |
| 光源种类 |
红外线 |
| 光源 |
LED 2) |
| 光点尺寸（距离） |
Ø 26 mm (400 mm) |
| 轴长 |
850 nm |
| 设置 |
电位计 |
-
机械/电子参数
| 供电电压 |
10 V DC ... 30 V DC 1) |
| 残余纹波 |
± 5 Vss 2) |
| 电流消耗 |
30 mA |
| 开关量输出 |
NPN |
| 开关功能 |
补偿量 |
| 开关类型 |
明/暗切换 |
| 信号电压 PNP 高电平/低电平 |
约 UV - (≤ 3 V)/ 约 0 V |
| 输出电流 Imax. |
100 mA 3) |
| 响应时间 |
< 1,000 µs 4) |
| 开关频率 |
500 Hz 5) |
| 连接类型 |
电缆 4针, 2 m 6) |
| 导线材料 |
PVC |
| 保护电路 |
A 7)
B 8)
D 9)
|
| 防护等级 |
III |
| 外壳材料 |
金属, 镀镍黄铜与 ABS |
| 材料、光学元件 |
塑料, PMMA |
| 外壳防护等级 |
IP67 |
| 供货范围 |
固定螺母（2 x） |
| 电磁兼容性 |
EN 60947-5-2 |
| 运行环境温度 |
–25 °C ... +55 °C 10) |
| 存储环境温度 |
–40 °C ... +70 °C |
| UL 文件编号 |
E348498 |
