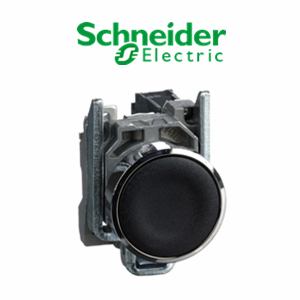

型号：XB4BA21
Ø22 黑色按钮 - 平头复位 - 1NO
Ø22 黑色按钮 - 平头复位 - 1NO
| 产品系列 |
Harmony XB4
|
|
|---|---|---|
| 产品类型 |
按钮
|
|
| 产品短名 |
XB4
|
|
| 边框材料 |
镀镍金属
|
|
| 固定圈材料 |
Zamak
|
|
| 安装直径 |
22 mm
|
|
| 每件单独销售数量 |
1
|
|
| 信号单元头部形状 |
圆形
|
|
| 操作头类型 |
弹簧复位
|
|
| 操纵杆外形 |
黑色 平头, 未标记
|
|
| 操纵头类型 |
标准
|
|
| 触点类型 |
1 NO
|
|
| 触点动作 |
慢断
|
|
| 接线能力 |
Screw clamp terminals, <= 2 x 1.5 mm² with cable end conforming to EN/IEC 60947-1
螺栓紧固, 1 x 0.22...2 x 2.5 mm² 不带篐线端子 符合 EN/IEC 60947-1 |
| 高度 |
47 mm
|
|
|---|---|---|
| 宽度 |
30 mm
|
|
| 深度 |
52 mm
|
|
| ISO n°1端子 |
(13-14)NO
|
|
| 产品净重 |
0.08 kg
|
|
| 高压垫圈阻抗 |
7000000 Pa at 55 °C, distance : 0.1 m
|
|
| 触线使用 |
标准触头
|
|
| 强制打开 |
Without
|
|
| 运作传播 |
2.6 mm (NO更改电气状态)
4.3 mm (total travel) |
|
| 控制力 |
3.8 N NO changing electrical state
|
|
| 机械寿命 |
10000000 次
|
|
| 紧固扭矩 |
0.8…1.2 N.m 符合 EN 60947-1
|
|
| 螺丝头形状 |
Cross compatible with Philips no 1 screwdriver
Cross compatible with pozidriv No 1 screwdriver Slotted compatible with flat Ø 4 mm screwdriver Slotted compatible with flat Ø 5.5 mm screwdriver |
|
| 触点材料 |
银合金(银/镍)
|
|
| 短路保护 |
10 A cartridge fuse type gG conforming to EN/IEC 60947-5-1
|
|
| 约定发热电流 [Ith] |
10 A conforming to EN/IEC 60947-5-1
|
|
| 额定绝缘电压 [Ui] |
600 V (pollution degree 3) conforming to EN/IEC 60947-1
|
|
| 额定冲击耐受电压 [Uimp] |
6 kV 符合 EN/IEC 60947-1
|
|
| 额定工作电流 [Ie] |
3 A at 240 V, AC-15, A600 conforming to EN/IEC 60947-5-1
6 A at 120 V, AC-15, A600 conforming to EN/IEC 60947-5-1 0.1 A at 600 V, DC-13, Q600 conforming to EN/IEC 60947-5-1 0.27 A at 250 V, DC-13, Q600 conforming to EN/IEC 60947-5-1 0.55 A at 125 V, DC-13, Q600 conforming to EN/IEC 60947-5-1 1.2 A at 600 V, AC-15, A600 conforming to EN/IEC 60947-5-1 |
|
| 电气寿命 |
1000000 cycles, AC-15, 2 A at 230 V, operating rate <3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1 appendix C
1000000 cycles, AC-15, 3 A at 120 V, operating rate <3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 4 A at 24 V, operating rate <3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1 appendix C 1000000 cycles, DC-13, 0.2 A at 110 V, operating rate <3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1 appendix C 1000000 cycles, DC-13, 0.5 A at 24 V, operating rate <3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1 appendix C |
|
| 电气可靠性 |
Λ < 10exp(-6) at 5 V and 1 mA in clean environment conforming to EN/IEC 60947-5-4
Λ < 10exp(-8) at 17 V and 5 mA in clean environment conforming to EN/IEC 60947-5-4 |
|
| 设备简介 |
产品（非零部件）
|
| 保护处理 |
TH
|
|
|---|---|---|
| 贮存环境温度 |
-40…70 °C
|
|
| 运行温度 |
-40…70 °C
|
|
| 过电压种类 |
Class I 符合 IEC 60536
|
|
| IP 保护等级 |
IP66 符合 IEC 60529
IP67 IP69 IP69K |
|
| NEMA防护等级 |
NEMA 13
NEMA 4X |
|
| IK 保护等级 |
IK06 符合 IEC 50102
|
|
| 符合标准 |
CSA C22.2 No 14
EN/IEC 60947-1 EN/IEC 60947-5-4 EN/IEC 60947-5-1 EN/IEC 60947-5-5 UL 508 JIS C8201-5-1 JIS C8201-1 |
|
| 产品认证 |
GL
BV LROS (Lloyds register of shipping) 列出的 UL CSA RINA DNV |
|
| 抗振动 |
5 gn (f= 2…500 Hz) 符合 IEC 60068-2-6
|
|
| 抗冲击 |
30 gn (持续时间 = 18 ms) 适用 半正弦冲击 符合 IEC 60068-2-27
50 gn (持续时间 = 11 ms) 适用 半正弦冲击 符合 IEC 60068-2-27 |
| 包装1的单位类别 |
PCE
|
|
|---|---|---|
| 个/公斤 |
1
|
|
| 包装重量 |
79.35 g
|
|
| 包装1高度 |
3.5 cm
|
|
| 包装1宽度 |
5.3 cm
|
|
| 包装1长度 |
8.8 cm
|
