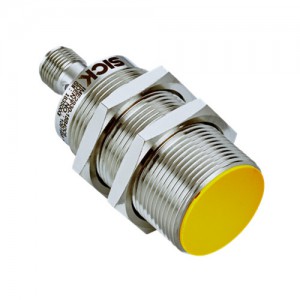

型号：IME2S30-12B4DC0 订货号: 1091952
非接触式安全开关, 电感式接近传感器 IME2S
设计构造: 圆柱形
触发感应距离 Sn: 12 mm
外壳直径: M30
安装在金属: 齐平
连接类型: 插头，M12，4 针
连接方式详细信息: 插头，M12，4 针
输出方式: 自监控式半导体输出端 (输出信号切换装置)
性能等级: PL d
-
产品特点
| 传感器原理 |
感应式 |
| 安全输出端数量 |
2 |
| 外壳直径 |
M30 |
| 触发感应距离 Sn |
12 mm 1) |
| 安全接通距离 Sao |
9.6 mm 1) |
| 安全切断距离 Sar |
18 mm 1) |
| 激活的传感器表面 |
1 |
| 操纵频率 |
≤ 100 Hz |
-
安全技术参数
| 安全完整性等级 |
SIL2 (IEC 61508)
SILCL2 (EN 62061)
|
| 类别 |
类别 2 (ISO 13849-1) |
| 性能等级 |
PL d (ISO 13849-1) |
| PFHD（每小时危险失效率） |
6.0 x 10-8 (IEC 61508) 1) |
| TM（持续运行时间） |
20 年 (ISO 13849-1) |
| 结构型式 |
结构型式 3 (ISO 14119-1) |
| 激励元件的编码级次 |
未编码 (EN ISO 14119) |
| 在错误情况下更安全 |
在关闭状态下至少有一个与安全相关的半导体输出端 (OSSD) 。 |
-
接口
| 连接类型 |
插头，M12，4 针 |
| 诊断显示 |
✔ |
| 状态显示 |
✔ |
-
电气参数
| 防护等级 |
III (IEC 61140) |
| 额定绝缘电压 Ui |
28.8 V |
| 额定冲击耐受电压 Uimp |
1,500 V |
| 供电电压 Uv |
24 V DC (19.2 V DC ... 28.8 V DC) |
| 电流消耗 |
≤ 20 mA |
| 输出方式 |
自监控式半导体输出端 (输出信号切换装置) |
| 响应时间 |
≤ 1 ms |
| 通路时间 |
≤ 5 ms |
| 风险时间 |
≤ 20 ms |
| 通电延迟 |
≤ 1 s |
-
机械参数
| 设计构造 |
圆柱形 |
| 外壳直径 |
M30 |
|
|
| 安装在金属 |
齐平 |
