型号：STR1-SAXM0AC5 订货号: 1085713

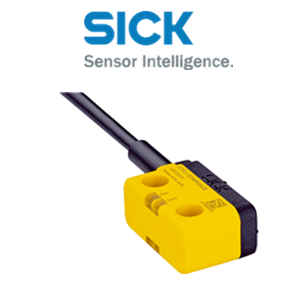

非接触式安全开关 STR1

系统硬件: 传感器

编码: 通用编码型

安全接通距离 Sao: 14 mm

连接方式详细信息: 电缆带插头，M12，5 针

电缆长度: 0.2 m

安全串联: 通过 Flexi Loop（含诊断）

辅助触点 (AUX): 1 (OSSD 的补偿开关行为)

• 产品特点

  系统硬件	传感器
  传感器原理	频射式
  安全输出端数量	2
  辅助触点 (AUX)	1 (OSSD 的补偿开关行为)
  安全接通距离 Sao	14 mm (–10 ... +70 °C) 1) 10 mm (–30 ... –10 °C) 1)
  安全切断距离 Sar	28 mm 1)
  激活的传感器表面	3
  激活方向	5
  编码	通用编码型

• 1) 数值适用于传感器正面对准“扁平”激励元件。对准方式和数值的详细说明可参见操作指南。.

• 安全技术参数

  安全完整性等级	SIL3 (IEC 61508) SILCL3 (EN 62061)
  类别	类别 4 (EN ISO 13849)
  性能等级	PL e (EN ISO 13849)
  PFHD（每小时危险失效率）	5,21 x 10-9 (EN ISO 13849)
  TM（持续运行时间）	20 年 (EN ISO 13849)
  结构型式	结构型式 4 (EN ISO 14119)
  激励元件的编码级次	低编码级次 (EN ISO 14119)
  在错误情况下更安全	在关闭状态下至少有一个与安全相关的半导体输出端 (OSSD) 。

• 功能

  安全串联	通过 Flexi Loop（含诊断）

• 接口

  连接类型电缆带插头，M12，5 针电缆长度0.2 m导线材料PVC长连接电缆≤ 200 m
  诊断显示	✔
  状态显示	✔

• 电气参数

  防护等级	III (IEC 61140)
  符合 cULus 的级联	等级 2
  供电电压 Uv	24 V DC (19.2 V DC ... 28.8 V DC)
  电流消耗	50 mA
  输出方式	自监控式半导体输出端 (输出信号切换装置)
  输出电流	≤ 100 mA
  响应时间	40 ms 1)
  通路时间	100 ms 1) 2)
  风险时间	80 ms 1) 3)
  通电延迟	2.5 s 4)

• 1) 在安全传感器级联中，每个下游的安全开关将延长系统的响应时间。其他响应时间参见操作指南。.

• 2) 靠近通路区域的反应时间.

• 3) 在内部或外部故障的情况下的故障识别时间 (例如短路或者 OSSD 的交叉电路)。请注意本操作说明书中的详细说明！.

• 4) 施加工作电压给安全开关后，指定时间适用于传感器。在安全传感器级联中，每台传感器必须增加 0.1¬s。对于单一编码型和永久编码型传感器，每个已示教的激励元件必须额外增加 0.5¬s。.
