型号：STR1-SASU10P8 订货号: 1077193

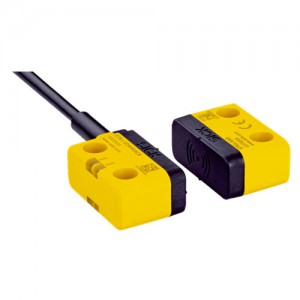

非接触式安全开关 STR1
系统硬件: 传感器和激励元件
激励元件的构造型式: 标准
编码: 单一编码型
安全接通距离 Sao: 10 mm
连接方式详细信息: 电缆，7 电线
电缆长度: 10 m
安全串联: 开关柜中（含诊断）
辅助触点 (AUX): 1 (OSSD 的补偿开关行为)
-
产品特点
| 系统硬件 |
传感器和激励元件 |
| 传感器原理 |
频射式 |
| 安全输出端数量 |
2 |
| 辅助触点 (AUX) |
1 (OSSD 的补偿开关行为) |
| 安全接通距离 Sao |
10 mm (–30 °C ... +70 °C) 1) |
| 安全切断距离 Sar |
25 mm 1) |
| 激活的传感器表面 |
3 |
| 激活方向 |
5 |
| 编码 |
单一编码型 |
-
安全技术参数
| 安全完整性等级 |
SIL3 (IEC 61508)
SILCL3 (EN 62061)
|
| 类别 |
类别 4 (EN ISO 13849) |
| 性能等级 |
PL e (EN ISO 13849) |
| PFHD（每小时危险失效率） |
5,21 x 10-9 (EN ISO 13849) |
| TM（持续运行时间） |
20 年 (EN ISO 13849) |
| 结构型式 |
结构型式 4 (EN ISO 14119) |
| 激励元件的编码级次 |
高编码级 (EN ISO 14119) |
| 在错误情况下更安全 |
在关闭状态下至少有一个与安全相关的半导体输出端 (OSSD) 。 |
-
接口
| 连接类型 |
电缆，7 电线 |
| 电缆长度 |
10 m |
| 导线材料 |
PVC |
| 长连接电缆 |
≤ 200 m |
|
| 诊断显示 |
✔ |
| 状态显示 |
✔ |
-
电气参数
| 防护等级 |
III (IEC 61140) |
| 符合 cULus 的级联 |
等级 2 |
| 供电电压 Uv |
24 V DC (19.2 V DC ... 28.8 V DC) |
| 电流消耗 |
50 mA |
| 输出方式 |
自监控式半导体输出端 (输出信号切换装置) |
| 输出电流 |
≤ 100 mA |
| 响应时间 |
40 ms 1) |
| 通路时间 |
100 ms 1) 2) |
| 风险时间 |
80 ms 1) 3) |
| 通电延迟 |
2.5 s 4) |
