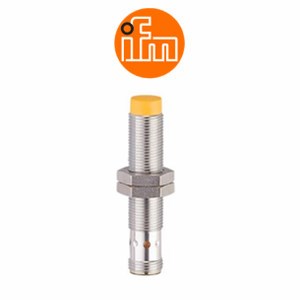

| 产品特征 |
| 电气设计 |
PNP |
| 输出功能 |
2 x OSSD (A1和A2) |
| 有效感应区 [mm] |
> 6 |
| 外壳 |
螺纹结构 |
| 尺寸 [mm] |
M12 x 1 / L = 60 |
| 应用 |
| 特殊的性能 |
镀金触点 |
| 运行方式 |
持久运行 |
| 安全相关功能 |
正确阻尼时的安全状态 |
| 应用 |
适用于移动和严苛应用 |
| 电气数据 |
| 工作电压 [V] |
8...32 DC |
| 额定绝缘电压 [V] |
60 |
| 电流损耗 [mA] |
< 20 |
| 防护等级 |
III |
| 反相保护 |
有 |
| 开机延迟时间最大值 [ms] |
1000 |
| 输出 |
| 电气设计 |
PNP |
| 输出功能 |
2 x OSSD (A1和A2) |
| 开关量输出DC电压降最大值 [V] |
2.5; (30 mA) |
| 最小的负载电流 [mA] |
1 |
| 开关量输出DC的持续电流负载 [mA] |
50 |
| 开关频率DC [Hz] |
10 |
| 输出数据 |
接口类型C等级1 |
| 输出电压24 V |
与EN 61131-2输入第1类和第2类兼容 |
| 短路保护 |
有 |
| 过载保护 |
有 |
| 电容负载最大值 CL_max [nF] |
20 |
| 监控范围 |
| 有效感应区 [mm] |
> 6 |
| 安全开关距离s(ao) [mm] |
< 3 |
| 精度/偏差 |
| 校正系数 |
钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.4 / 铜: 0.3 |
| 迟滞 [Sr的百分比] |
1...10 |
| 反应时间 |
| 根据安全要求的反应时间 [ms] |
5 |
| 接近有效感应区的反应时间 [ms] |
5 |
| 危险时间(故障反应时间) [ms] |
100 |
| 工作条件 |
| 环境温度 [°C] |
-40...85 |
| 允许最大的相对空气湿度 [%] |
50; (70 °C; <70 °C: >50 %) |
| 海拔高度最大值 [m] |
5000 |
| 电离辐射 |
不允许 |
| 外壳防护等级 |
IP 65; IP 67; IP 68; IP 69K; (用ifm插座妥善拧紧) |
| 化学介质 |
| 根据ISO16750-5标准测试 |
|
| |
|
| 以下介质在60 °C下测试22小时 |
冷却润滑剂 |
| |
(HoughtonHocut4480 |
| |
Oemeta |
| |
HYCUT ET 46) |
| 以下介质在75℃下测试22小时 |
液压油 |
| |
(Fuchs Renoling B15 VG 46 HLP |
| |
Total BiohydranTMP 4HEES |
| |
Fuchs Hydrotherm 46 M HFC) |
| |
变速器油 |
| |
(Fuchs TITAN ATF 3353 Dexron III) |
| |
柴油机 |
| |
生物柴油 |
| |
尿素 |
| |
(AdBlue) |
| |
制动液 |
| |
(K2 TURBO DOT 4) |
| 以下介质在23 °C下测试22小时 |
防腐蚀 |
| |
(Sonax特殊保护蜡 ) |
| |
冷清洁剂 |
| |
(Sonax冷清洁剂S ) |
| |
氨基清洁剂 |
| |
(Weco Dr. Webers Salmiak-Konzentrat（浓缩氯化铵） ) |
| |
电池酸 |
| 以下介质在23 °C下测试2小时 |
轮辋清洁剂 |
| |
(Sonax Xtreme Plus) |
| 以下介质在23 °C下测试10分钟 |
优质无铅汽油 |
| |
|
| |
|
| |
|
|
| 认证/测试 |
| EMC电磁兼容 |
| 工业环境 |
|
| EN 60947-5-3 |
|
| EN 61000-4-2 ESD |
6 kV CD / 8 kV AD |
| EN 61000-4-3 HF电磁场辐射 |
20 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-5 Surge |
2 kV |
| EN 61000-4-6 射频场感应的传导抗扰度 |
10 V |
| EN 61000-4-8 |
30 A/m 50/60 Hz / 1000 A/m 0 Hz |
| EN 55011 |
等级B |
| 移动车辆用控制系统 |
仅适合在带中央负载突降抑制（58 V）功能时运行 / 不适合在12 V系统的电机启动阶段运行 |
| ISO 10605 ESD |
8 kV CD / 15 kV AD |
| ISO 11452-2, ISO 11452-5 辐射抗扰度 |
100 V/m |
| ISO 7637-2, ISO 16750-2 传导抗扰度 |
12 V / 24 V |
| 脉冲 |
1 2a 3a 3b 4 5b |
| 严格等级 |
III III III III III III 58V |
| 失效准则 |
B B B A A C/B A |
| EN 55025 |
|
|
| 抗振强度 |
| EN 60068-2-6 Fc |
20 g (10...3000 Hz) / 50个扫描周期/频率; 每3个轴每分钟一个八度 |
|
| 宽带噪声 |
| EN 60068-2-64 h |
5,9 g (10...2000 Hz) / 机箱安装的有效加速度 |
|
| 抗冲击 |
| EN 60068-2-27 Ea |
100 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击 |
|
| 持续抗冲击性 |
| EN 60068-2-27 Ea |
40 g ６ ms; 3个坐标轴中每个方向4000个冲击 |
|
| 快速温度变化 |
| EN 60068-2-14 Na |
TA = -40°C; TB = 85°C; t1 = 30 min; t2 = 10 s 100个循环 |
|
| 喷盐试验 |
| EN 60068-2-52 Kb |
严格等级5 (4个检测周期) |
|
| 安全分类 |
| ISO 13849-1 |
种类 2, PL d |
| IEC 61508 |
SIL 2 |
| IEC 62061 |
SIL cl 2 |
| 使用寿命 TM (Mission Time) [h] |
≤ 87600 |
| 使用寿命TM（额外指示） |
| 工业环境 温度范围 -25...70 °C ≤ 175200 |
|
| 安全可靠性PFHd [1/h] |
< 5E-08 |
| 机械技术数据 |
| 重量 [g] |
86.8 |
| 外壳 |
螺纹结构 |
| 安装 |
非齐平安装 |
| 尺寸 [mm] |
M12 x 1 / L = 60 |
| 螺纹代号 |
M12 x 1 |
| 原材料 |
螺纹套筒: 黄铜 白青铜-镀层; 感应面: LCP; 固定螺母: 黄铜 白青铜-镀层 |
| 拧紧扭矩 [Nm] |
< 7 |
| 显示器/操作件 |
| 显示 |
|
| 附件 |
| 供货范围 |
|
