型号：DFS60I-BHEC65536 订货号: 1108223

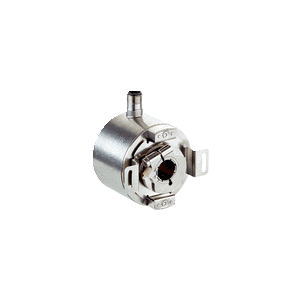

增量型编码器 DFS60 Inox
机械规格: 盲孔空心轴 15 mm
通讯接口: 10 V ... 32 V, HTL, Push pull
连接类型: 插头, M12, 8 针, 径向
每转的脉冲: 65,536
编码器材料 / 外壳防护等级: 不锈钢 V2A / IP67
-
性能
每转的脉冲 65,536 1) 测量步距 90° 电/每圈脉冲数 测量脉冲宽度偏差，“二进制”脉冲数 ± 0.0015° 误差限值 ± 0.03° - 1) 见最大转速观测.
-
接口
通讯接口 增量式 通信接口详情 HTL / Push pull 信号通道数量 6 通道 初始化时间 40 ms 输出频率 ≤ 820 kHz 负载电流 ≤ 30 mA 功耗 ≤ 0.5 W (无负荷)
-
电气参数
连接类型 插头, M12, 8 针, 径向 供电电压 10 ... 32 V 参考信号，数量 1 参考信号，位置 90°, 电气，与 A 和 B 进行逻辑连接 极性反接保护 ✔ 输出端短路保护 ✔ 1) MTTFd：危险故障间隔时间 300 年 (EN ISO 13849-1) 2) - 1) 与另一个通道、US 或 GND 短路，最大允许时间 30 s.
- 2) 本产品是标准产品，而不是一个按照机械指令制作的安全部件。计算基于组件的额定负荷、40°C 的平均环境温度、8760 小时/年的使用频率。所有电子故障均被视为危险故障。详细信息请参见编号为 8015532 的文档.
-
机械参数
机械规格 盲孔空心轴 轴直径 15 mm 重量 + 0.5 kg 材料、轴 不锈钢 V2A 材料，法兰 不锈钢 V2A 材料、外壳 不锈钢 V2A 启动转矩 1 Ncm (+20 °C) 工作转矩 0.5 Ncm (+20 °C) 允许静态/动态轴向轴位移 ± 0.5 mm / ± 0.01 mm 允许静态/动态径向轴位移 ± 0.3 mm / ± 0.05 mm 工作转速 ≤ 6,000 min⁻¹ 1) 转动惯量 40 gcm² 轴承使用寿命 3.6 x 10^10 转 角加速度 ≤ 500,000 rad/s² - 1) 在设计工作温度范围时需兼顾注意自发热为 3.3 K / 1,000 rpm.
-
环境参数
电磁兼容性 根据 EN 61000-6-2 和 EN 61000-6-4标准 外壳防护等级 IP67, 外壳侧 (根据 IEC 60529 标准) 1)
IP67, 轴侧 (根据 IEC 60529 标准)
允许相对湿度 90 % (光学扫描元件不允许冷凝) 运行温度范围 –40 °C ... +100 °C 2)
–30 °C ... +100 °C 3)
储存温度范围 –40 °C ... +100 °C, 无包装 抗冲击能力 100 g, 6 ms (根据 EN 60068-2-27) 抗振能力 10 g, 10 Hz ... 2,000 Hz (根据 EN 60068-2-6) - 1) 安装配套连接器.
- 2) 电缆固定式安装.
- 3) 电缆柔性安装.
