分享
品牌： |
pepperl-fuchs倍加福 |
所在地： |
上海 |
起订： |
≥1 个 |
供货总量： |
1000 个 |
有效期至： |
长期有效 |
详情介绍

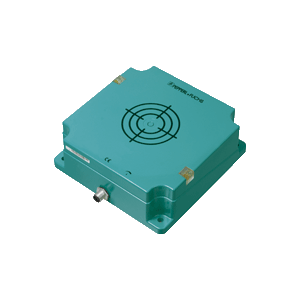

电感式传感器 NCN100-F23-E2-Y906242
100 mm，非齐平
3 线直流
系列: 矩形, 外壳材料: ABS (TSG)，铝底板, 输出类型: 3 线, 安装: 非齐平, 电压类型: DC, 连接类型: 3 根导线 ， 18 AWG ， 黄色 PUR，7mm 外径，带缆线密封接头；屏蔽连接到基板, 防护等级: IP67
参数表节选：的技术参数 NCN100-F23-E2-Y906242
| 通用规格 | ||
|---|---|---|
| 开关功能 | 常开 (NO) | |
| 输出类型 | PNP | |
| 额定工作距离 | 100 mm | |
| 安装 | 非齐平 | |
| 输出极性 | DC | |
| 确保操作距离 | 0 ... 81 mm | |
| 驱动器件 | 150 mm x 150 mm x 1 mm | |
| 衰减系数 rAl | 0,37 | |
| 衰减系数 rCu | 0,35 | |
| 衰减系数 r304 | 1 | |
| 衰减系数 rBrass | 0,47 | |
| 输出类型 | 3 线 | |
| 额定值 | ||
| 工作电压 | 10 ... 60 V DC | |
| 开关频率 | 0 ... 10 Hz | |
| 迟滞 | 类型 8 % | |
| 反极性保护 | 反极性保护 | |
| 短路保护 | 脉冲式 | |
| 电压降 | ≤ 2,5 V | |
| 工作电流 | 0 ... 200 mA | |
| 断态电流 | ||
| 断态电流 UB = 1.1 x Ue，开关元件关闭 | 0 ... 0,5 mA | |
| 空载电流 | ≤ 20 mA | |
| 可用前的时间延迟 | 250 ms | |
| 工作电压指示灯 | 绿色 LED | |
| 开关状态指示灯 | 红色 LED | |
| 功能性安全相关参数 | ||
| MTTFd | 911 a | |
| 任务时间 (TM) | 20 a | |
| 诊断覆盖率 (DC) | 0 % | |
| 遵守标准和指令 | ||
| 符合标准 | ||
| 标准 |
EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 |
|
| 认证和证书 | ||
| UL 认证 | cULus 认证，一般用途 | |
| 环境条件 | ||
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) | |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) | |
| 机械规格 | ||
| 连接类型 | 3 根导线 ， 18 AWG ， 黄色 PUR，7mm 外径，带缆线密封接头；屏蔽连接到基板 | |
| 外壳材料 | ABS (TSG)，铝底板 | |
| 感应面 | ABS | |
| 防护等级 | IP67 | |
| 一般信息 | ||
| 注意 | 必须根据具体应用逐例检查安装条件。 | |
