型号：
DFS60I-BEEC00200 订货号: 1101452

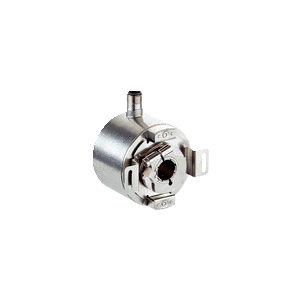

增量型编码器 DFS60 Inox
机械规格: 盲孔空心轴 12 mm
通讯接口: 10 V ... 32 V, HTL, Push pull
连接类型: 插头, M12, 8 针, 径向
每转的脉冲: 200
编码器材料/外壳防护等级: 不锈钢 V2A / IP67
性能
-
| 每转的脉冲 |
200 1) |
| 测量步距 |
90° 电/每圈脉冲数 |
| 测量脉冲宽度偏差，非“二进制”脉冲数 |
± 0.008° |
| 误差限值 |
± 0.03° |
-
接口
| 通讯接口 |
增量式 |
| 通信接口详情 |
HTL / Push pull |
| 信号通道数量 |
6 通道 |
| 初始化时间 |
40 ms |
| 输出频率 |
≤ 820 kHz |
| 负载电流 |
≤ 30 mA |
| 功耗 |
≤ 0.5 W (无负荷) |
-
电气参数
| 连接类型 |
插头, M12, 8 针, 径向 |
| 供电电压 |
10 ... 32 V |
| 参考信号，数量 |
1 |
| 参考信号，位置 |
90°, 电气，与 A 和 B 进行逻辑连接 |
| 极性反接保护 |
✔ |
| 输出端短路保护 |
✔ 1) |
| MTTFd：危险故障间隔时间 |
300 年 (EN ISO 13849-1) 2) |
-
机械参数
| 机械规格 |
盲孔空心轴 |
| 轴直径 |
12 mm |
| 重量 |
+ 0.5 kg |
| 材料、轴 |
不锈钢 V2A |
| 材料，法兰 |
不锈钢 V2A |
| 材料、外壳 |
不锈钢 V2A |
| 启动转矩 |
1 Ncm (+20 °C) |
| 工作转矩 |
0.5 Ncm (+20 °C) |
| 允许静态/动态轴向轴位移 |
± 0.5 mm / ± 0.01 mm |
| 允许静态/动态径向轴位移 |
± 0.3 mm / ± 0.05 mm |
| 工作转速 |
≤ 6,000 min⁻¹ 1) |
| 转动惯量 |
40 gcm² |
| 轴承使用寿命 |
3.6 x 10^10 转 |
| 角加速度 |
≤ 500,000 rad/s² |
