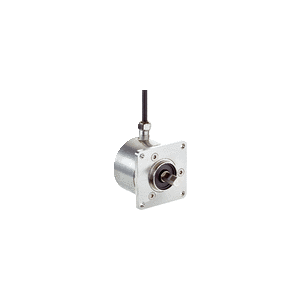

型号：
DFS60I-Q4ML65536
增量型编码器 DFS60 Inox
机械规格: 实心轴 方形法兰 10 mm x 19 mm
通讯接口: 4.5 V ... 32 V, TTL, HTL, 可编程
连接类型: 电缆, 12 芯, 径向, 3 m
每转的脉冲: 65,536
编码器材料/外壳防护等级: 不锈钢 V2A / IP67
-
性能
| 每转的脉冲 |
65,536 1) |
| 测量步距 |
90° 电/每圈脉冲数 |
| 测量脉冲宽度偏差，“二进制”脉冲数 |
± 0.0015° |
| 误差限值 |
± 0.03° |
-
接口
| 通讯接口 |
增量式 |
| 通信接口详情 |
TTL / HTL |
| 出厂设置 |
出厂时经过设置的输出电平 TTL |
| 信号通道数量 |
6 通道 |
| 经由硬件引脚的 0-Set 功能 |
✔ |
| 0-SET 功能 |
高电平激活, L ≡ 0 - 3 V, H ≡ 4.0 - Us V 1) |
| 可编程/参数化 |
✔ |
| 初始化时间 |
32 ms 2)
30 ms
|
| 输出频率 |
≤ 820 kHz |
| 负载电流 |
≤ 30 mA |
| 功耗 |
≤ 0.7 W (无负荷) |
-
电气参数
| 连接类型 |
电缆, 12 芯, 径向, 3 m |
| 供电电压 |
4.5 ... 32 V |
| 参考信号，数量 |
1 |
| 参考信号，位置 |
90°, 电气，与 A 和 B 进行逻辑连接 |
| 极性反接保护 |
✔ |
| 输出端短路保护 |
✔ 1) 2) |
| MTTFd：危险故障间隔时间 |
300 年 (EN ISO 13849-1) 3) |
-
机械参数
| 机械规格 |
实心轴, 方形法兰 |
| 轴直径 |
10 mm |
| 轴长 |
19 mm |
| 重量 |
+ 0.5 kg |
| 材料、轴 |
不锈钢 V2A |
| 材料，法兰 |
不锈钢 V2A |
| 材料、外壳 |
不锈钢 V2A |
| 启动转矩 |
1 Ncm (+20 °C) |
| 工作转矩 |
0.5 Ncm (+20 °C) |
| 允许径向/轴向轴负载 |
80 N (径向)
40 N (轴向)
|
| 工作转速 |
≤ 9,000 min⁻¹ 1) |
| 转动惯量 |
6.2 gcm² |
| 轴承使用寿命 |
3.6 x 10^10 转 |
| 角加速度 |
≤ 500,000 rad/s² |
