分享
品牌： |
SICK施克 |
所在地： |
上海 |
起订： |
≥1 个 |
供货总量： |
1000 个 |
有效期至： |
长期有效 |
详情介绍
型号：VL18-4N3712 订货号: 6013612

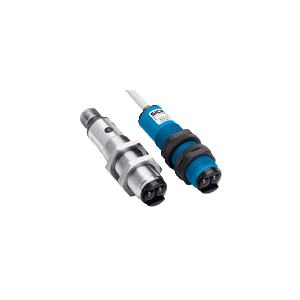

光电传感器 V18
最大开关距离: 0.05 m ... 3.7 m
传感器原理: 镜反射式光电传感器
开关量输出: NPN
开关类型: 明/暗切换
连接类型: 电缆 4针, 2 m
光源: LED
设置: 电位计
-
产品特点
传感器原理/ 检测原理 镜反射式光电传感器 尺寸(宽 x 高 x 深) 18 mm x 18 mm x 63.6 mm 外壳形状（光束出口） 圆柱形 壳体长度 63.6 mm 螺丝直径（外壳） M18 x 1 光轴 轴向 最大开关距离 0.05 m ... 3.7 m 1) 感应距离 0.05 m ... 3 m 1) 焦距 大约 2.8° 光源种类 可见红光 光源 LED 2) 光点尺寸（距离） Ø 150 mm (3 m) 发射器散射角 大约 2.8° 设置 电位计，270° (灵敏度) - 1) 反射器 C110A.
- 2) 平均使用寿命：100,000 小时，TU = +25 °C.
机械/电子参数
供电电压 10 V DC ... 30 V DC 1) 残余纹波 ± 10 % 2) 电流消耗 30 mA 3) 开关量输出 NPN 4) 开关类型 明/暗切换 4) 开关类型可选 通过 亮/暗通 控制可选 输出电流 Imax. ≤ 100 mA 响应时间 ≤ 2 ms 5) 开关频率 250 Hz 6) 连接类型 电缆 4针, 2 m 7) 导线材料 PVC 导线横截面 0.14 mm² 导线直径 Ø 5 mm 保护电路 A 8)
B 9)
C 10)
D 11)
防护等级 III 重量 100 g 偏光滤镜 ✔ 外壳材料 塑料, PBT/PC 材料、光学元件 塑料, PMMA 外壳防护等级 IP67 运行环境温度 –25 °C ... +70 °C UL 文件编号 NMFT2.E175606 - 1) 极限值.
- 2) 不得超过或低于 UV公差.
- 3) 无负荷.
- 4) 控制线开路：亮通开关 L.ON.
- 5) 信号传输时间（电阻负载时）.
- 6) 亮暗对比度为 1:1 时.
- 7) 低于 0°C 时导线不能发生形变.
- 8) A = UV 接口（已采取反极性保护措施）.
- 9) B = 具有反极性保护的输入端和输出端.
- 10) C = 抑制干扰脉冲.
- 11) D = 抗过载电流和短路保护输出端.
