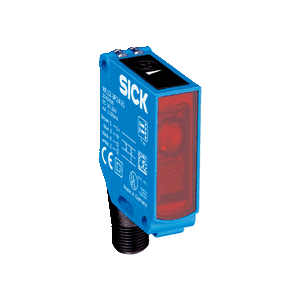

型号：WL12-3P1141 订货号: 1041445
光电传感器 W12-3
最大开关距离: 0 m ... 7 m
传感器原理: 镜反射式光电传感器
检测原理: 自动对准
开关量输出: PNP
连接类型: 电缆 4针 2 m
设置: 电位计，5 圈
inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif;">
-
产品特点
| 传感器原理/ 检测原理 |
镜反射式光电传感器, 自动对准 |
| 尺寸(宽 x 高 x 深) |
15.6 mm x 48.5 mm x 42 mm |
| 外壳形状（光束出口） |
方形 |
| 最大开关距离 |
0 m ... 7 m 1) |
| 感应距离 |
0 m ... 5 m 1) |
| 焦距 |
大约 1.5° |
| 光源种类 |
可见红光 |
| 光源 |
LED 2) |
| 光点尺寸（距离） |
Ø 100 mm (3 m) |
| 发射器散射角 |
大约 1.5° |
| 轴长 |
640 nm |
| 设置 |
电位计，5 圈 |
| 特殊特征 |
无偏振过滤器 |
inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif;">
-
机械/电子参数
| 供电电压 |
10 V DC ... 30 V DC 1) |
| 残余纹波 |
< 5 Vss 2) |
| 电流消耗 |
30 mA 3) |
| 开关量输出 |
PNP |
| 开关功能 |
补偿量 |
| 开关类型 |
明/暗切换 |
| 信号电压 PNP 高电平/低电平 |
> Uv - 2,5 V / ca. 0 V |
| 输出电流 Imax. |
≤ 100 mA |
| 响应时间 |
≤ 330 µs 4) |
| 开关频率 |
1,500 Hz 5) |
| 连接类型 |
电缆 4针, 2 m 6) |
| 导线材料 |
PVC |
| 导线横截面 |
0.25 mm² |
| 保护电路 |
A 7)
C 8)
D 9)
|
| 防护等级 |
III |
| 重量 |
200 g |
| 外壳材料 |
金属 |
| 材料、光学元件 |
塑料, PMMA |
| 外壳防护等级 |
IP66
IP67
IP69K
|
| 运行环境温度 |
–40 °C ... +60 °C |
| 仓库环境温度 |
–40 °C ... +75 °C |
| UL 文件编号 |
NRKH.E181493 & NRKH7.E181493 |
