型号：WT12L-2B540A01 订货号: 1018474

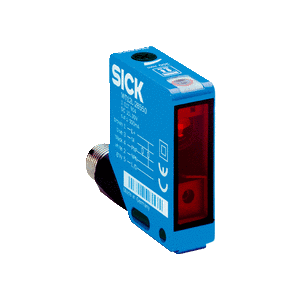

光电传感器 W12-2 Laser
最大开关距离: 30 mm ... 200 mm
传感器原理: 漫反射光电传感器
检测原理: 背景抑制功能
开关量输出: PNP, NPN
开关类型: 亮通, 暗通
连接类型: M12公插头，5 针
光源: 激光
设置: 电位计
inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif;">
-
产品特点
| 传感器原理/ 检测原理 |
漫反射光电传感器, 背景抑制功能 |
| 尺寸(宽 x 高 x 深) |
15 mm x 49 mm x 41.5 mm |
| 外壳形状（光束出口） |
方形 |
| 最大开关距离 |
30 mm ... 200 mm 1) |
| 焦距 |
80 mm |
| 光源种类 |
可见红光 |
| 光源 |
激光 2) |
| 光点尺寸（距离） |
Ø 0.2 mm (80 mm) |
| 轴长 |
650 nm |
| 激光等级 |
2 (EN 60825-1:2014, IEC 60825-1:2007) |
| 设置 |
电位计 |
| 特殊应用 |
检测小型物体, 识别高速物体 |
| 特殊特征 |
美国版本 |
inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif;">
-
机械/电子参数
| 供电电压 |
10 V DC ... 30 V DC 1) |
| 残余纹波 |
< 5 Vss 2) |
| 电流消耗 |
55 mA 3) |
| 开关量输出 |
PNP 4)
NPN 5)
|
| 开关类型 |
亮通 4)
暗通 5)
|
| 开关类型可选 |
通过 亮/暗通 控制可选 |
| 信号电压 PNP 高电平/低电平 |
Uv - < 2 V, Uv / 0 V, <= 1,5 V |
| 信号电压 NPN 高电平/低电平 |
Uv - < 2 V, Uv / 0 V, <= 1,5 V |
| 输出电流 Imax. |
≤ 100 mA |
| 响应时间 |
≤ 200 µs 6) |
| 开关频率 |
2,500 Hz 7) |
| 连接类型 |
M12公插头，5 针 |
| 保护电路 |
A 8)
C 9)
D 10)
|
| 防护等级 |
III |
| 重量 |
130 g |
| 特殊产品 |
✔ |
| 外壳材料 |
金属 |
| 材料、光学元件 |
塑料, PMMA |
| 外壳防护等级 |
IP67
IP69K
|
| 运行环境温度 |
–10 °C ... +50 °C |
| 仓库环境温度 |
–25 °C ... +75 °C |
| UL 文件编号 |
American Version, 242362, 242361 (0312012-00) |
