型号：GRSE18-N2421V 订货号: 1085787

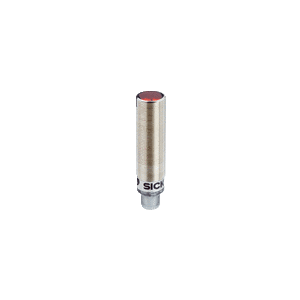

光电传感器 GR18 Inox
最大开关距离: 0 m ... 15 m
传感器原理: 对射式光电传感器
开关量输出: NPN
开关类型: 明/暗切换
连接类型: 插头，M12，4 针
光源: LED
设置: 无
-
产品特点
传感器原理/ 检测原理 对射式光电传感器 尺寸(宽 x 高 x 深) 18 mm x 18 mm x 73.5 mm 外壳形状（光束出口） 圆柱形 壳体长度 73.5 mm 可用的螺纹长度 49.3 mm 螺丝直径（外壳） M18 x 1 光轴 轴向 最大开关距离 0 m ... 15 m 感应距离 0 m ... 10 m 光源种类 红外线 光源 LED 1) 光点尺寸（距离） Ø 420 mm (10 m) 轴长 850 nm 设置 无 显示器 Yellow LED indicator 状态指示灯 永久接通：上电 Yellow LED indicator 光接收状态 永久接通：物体不存在 永久断开：物体存在 特殊应用 卫生和潮湿环境 - 1) 平均使用寿命：100,000 小时，TU = +25 °C.
-
机械/电子参数
供电电压 10 V DC ... 30 V DC 1) 残余纹波 < 5 Vss 2) 电流消耗 30 mA 开关量输出 NPN 开关功能 补偿量 开关类型 明/暗切换 3) 信号电压 NPN 高电平/低电平 约 UV / ≤ 3 V 输出电流 Imax. ≤ 100 mA 4) 响应时间 < 500 µs 5) 开关频率 1,000 Hz 6) 连接类型 插头，M12，4 针 保护电路 A 7)
B 8)
D 9)
防护等级 III 重量 85 g 外壳材料 不锈钢, V4A (1.4404，316L) 不锈钢 材料、光学元件 塑料, PMMA 最大拧紧力矩 90 Nm 外壳防护等级 IP67
IP68 10)
IP69K 11)
供货范围 固定螺母（4 x） 电磁兼容性（EMC） EN 60947-5-2 测试输入端 发射器关闭通过 “Test” 0 V 运行环境温度 –25 °C ... +55 °C 12) 仓库环境温度 –30 °C ... +75 °C UL 文件编号 E348498 零件订货号 2091360 GRS18-D2421V 2091616 GRE18-N2411V - 1) 极限值。在具备短路保护的电路中运行时，最大 8 A.
- 2) 不得超过或低于 UV公差.
- 3) Q = 亮通；Ǭ = 暗通开关.
- 4) 当 UV > 24 V 且环境温度 > 49 °C 时，IA 最大 = 50 mA.
- 5) 信号传输时间（电阻负载时）.
- 6) 亮暗对比度为 1:1 时.
- 7) A = UV 接口（已采取反极性保护措施）.
- 8) B = 具有反极性保护的输入端和输出端.
- 9) D = 抗过载电流和短路保护输出端.
- 10) 根据 EN 60529（10 m 水深 / 24 h）.
- 11) 根据 ISO 20653：2013-03.
- 12) 当 UV <= 24 V 和 IA< 50 mA 时.
