详情介绍

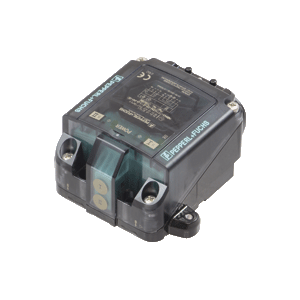

参数表节选：的技术参数 NBN3-F31K2M-E8-B13-S-3G-3D
- 直接安装在标准执行器上
- 通过 ATEX 认证，可用于 Zone 2 和 Zone 22
- 坚固的金属底座
- 防水外壳，适合在户外使用
- 插接端子
| 通用规格 | ||
|---|---|---|
| 开关功能 | 2 x 常开 (NO) | |
| 输出类型 | PNP | |
| 额定工作距离 | 2,5 mm | |
| 安装 | 非齐平安装 | |
| 输出极性 | DC | |
| 确保操作距离 | 0 ... 1,5 mm | |
| 输出类型 | 4 线 | |
| 额定值 | ||
| 工作电压 | 10 ... 30 V | |
| 开关频率 | 0 ... 100 Hz | |
| 迟滞 | 类型 5 % | |
| 反极性保护 | 所有连接 | |
| 短路保护 | 脉冲式 | |
| 电压降 | ≤ 3 V | |
| 工作电流 | 0 ... 100 mA | |
| 断态电流 | 0 ... 0,5 mA 类型 0,1 µA | |
| 空载电流 | ≤ 25 mA | |
| 功能性安全相关参数 | ||
| MTTFd | 490 a | |
| 任务时间 (TM) | 20 a | |
| 诊断覆盖率 (DC) | 0 % | |
| 阀电路 | ||
| 电压 | 最大 32 V DC | |
| 电流 | 最大 240 mA | |
| 短路保护 | 无 | |
| 反极性保护 | 是的，输出 LED 接反时不能工作，因此将向电磁阀提供更多电能 | |
| 遵守标准和指令 | ||
| 符合标准 | ||
| 标准 | EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 VDI / VDE 3845 |
|
| 认证和证书 | ||
| ATEX 认证 | ||
| 设备保护级别 Gc (nA) | PF15CERT3754X | |
| 设备保护级别 Dc (tc) | PF15CERT3774X | |
| 环境条件 | ||
| 环境温度 | -40 ... 75 °C (-40 ... 167 °F) ， 有关在危险区域使用的限制，请参见使用手册 | |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) | |
| 机械规格 | ||
| 连接类型 | 螺丝接线端子 | |
| 连接（系统侧） | 螺丝接线端子 ， M20 x 1.5 缆线密封接头 ， 可用螺纹长度 13.5 mm ， 最大旋入深度 13.5 mm 接地连接带接地螺丝，仅适用于横截面积为 4 mm2 的导线，请使用实芯线或带导线端套圈的绞线 |
|
| 连接（阀侧） | 螺丝端子 ， 缆线密封接头 M20 x 1.5 |
|
| 外壳材料 | 坚固的聚碳酸酯 (PC) + GF 10%，经过优化适合户外使用 | |
| 外壳底座 | 铝粉末涂层 | |
| 防护等级 | IP67 ; 通过 BT65-F31K2-RG-EN-01 和 SH-F31K2-B13 可实现额外防护等级 IP66/IP69 | |
| 端接组件 | ||
| 编号 | 10 | |
| 连接类型 | 对于具有 7 mm 拆除长度的铜线连接 拧紧扭矩 0.5 ...0.6 Nm |
|
| 类型 | 螺丝端子块，插接式 | |
| 终端容量 | 导线横截面积为 0.25 ...2.5 mm2 ， 软线/硬线 对于多线连接：两根电线应具有相同的横截面积，范围为 0.25 ...1 mm2 |
|
| 紧固螺丝的紧固扭矩 | 2 Nm | |
| 拧紧扭矩，外壳螺丝 | 1,5 Nm | |
| 接地螺丝拧紧扭矩 | 1,5 Nm | |
| 拧紧扭矩，缆线密封接头 | M20 x 1.5； max. 11 Nm | |
| 拧紧扭矩，盲塞 | 2 Nm | |
| 一般信息 | ||
| 在危险区域使用： | 参见使用说明书 | |
