品牌： |
SICK施克 |
所在地： |
上海 |
起订： |
≥1 个 |
供货总量： |
1000 个 |
有效期至： |
长期有效 |
详情介绍

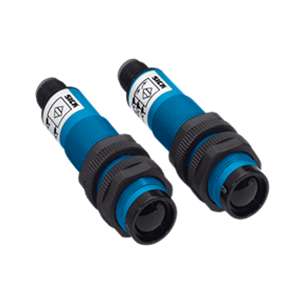

型号：GRTE18S-N2342 订货号: 1059482
光电传感器 GR18S
最大开关距离: 5 mm ... 550 mm
传感器原理: 漫反射光电传感器
检测原理: 能量型
开关量输出: NPN
开关类型: 亮通
连接类型: 插头，M12，3 针
光源: PinPoint-LED
设置: 电位计
-
产品特点
传感器原理/ 检测原理 漫反射光电传感器, 能量型 尺寸(宽 x 高 x 深) 18 mm x 18 mm x 38.1 mm 外壳形状（光束出口） 圆柱形 螺丝直径（外壳） M18 x 1 光轴 轴向 最大开关距离 5 mm ... 550 mm 1) 感应距离 10 mm ... 400 mm 1) 光源种类 可见红光 光源 PinPoint-LED 2) 光点尺寸（距离） Ø 9 mm (400 mm) 轴长 650 nm 设置 电位计，270° 显示器 Yellow LED indicator 状态指示灯 永久接通：上电 Yellow LED indicator 光接收状态 永久接通：物体存在 永久断开：物体不存在 - 1) 具有 90% 反射率的扫描对象（指 DIN 5033 规定的标准白）.
- 2) 平均使用寿命：100,000 小时，TU = +25 °C.
-
机械/电子参数
供电电压 10 V DC ... 30 V DC 1) 残余纹波 < 5 Vss 2) 电流消耗 30 mA 开关量输出 NPN 开关类型 亮通 信号电压 NPN 高电平/低电平 约 UV / ≤ 3 V 输出电流 Imax. ≤ 100 mA 3) 响应时间 < 1,000 µs 4) 开关频率 500 Hz 5) 连接类型 插头，M12，3 针 保护电路 A 6)
B 7)
D 8)
防护等级 III 外壳材料 金属, 镀镍黄铜与 ABS 材料、光学元件 塑料, PMMA 外壳防护等级 IP67 供货范围 固定螺母（2 x） 电磁兼容性（EMC） EN 60947-5-2 运行环境温度 –25 °C ... +55 °C 9) 仓库环境温度 –40 °C ... +70 °C UL 文件编号 NRKH.E348498 & NRKH7.E348498 - 1) 极限值。在具备短路保护的电路中运行时，最大 8 A.
- 2) 不得超过或低于 UV公差.
- 3) 当 UV > 24 V 且环境温度 > 49 °C 时，IA 最大 = 50 mA.
- 4) 信号传输时间（电阻负载时）.
- 5) 亮暗对比度为 1:1 时.
- 6) A = UV 接口（已采取反极性保护措施）.
- 7) B = 具有反极性保护的输入端和输出端.
- 8) D = 抗过载电流和短路保护输出端.
- 9) 当 UV <= 24 V 和 IA< 50 mA 时.
