分享
品牌： |
SICK施克 |
所在地： |
上海 |
起订： |
≥1 个 |
供货总量： |
1000 个 |
有效期至： |
长期有效 |
详情介绍

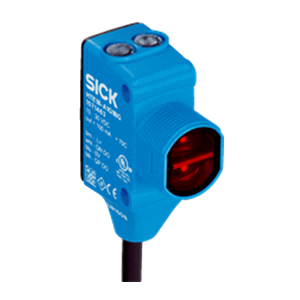

型号：HL18L-P1G5BA 订货号: 1071027
光电传感器 SureSense
设备规格: Standard
传感器原理/ 检测原理: 镜反射式光电传感器, 双透镜
感应距离: 12 m
光发射机，光类型: 激光, 可见红光
开关量输出 Q1: PNP, 亮通
开关量输出 Q2: PNP, 暗通
电位计，右: 无
电位计，左: 无
连接类型: 电缆，末端已剥线, 2,000 mm
-
产品特点
设备规格 Standard 传感器原理/ 检测原理 镜反射式光电传感器, 双透镜 尺寸(宽 x 高 x 深) 16.2 mm x 45.5 mm x 31.8 mm 外壳形状（光束出口） 复合安装 螺丝直径（外壳） M18 紧固方式 M18，接头/侧面 (24 … 24,5 mm) 外壳颜色 蓝色 最大开关距离 0.1 m ... 12 m 1) 感应距离 0.1 m ... 10 m 1) 光源种类 可见红光 光源 激光 2) 3) 光点尺寸（距离） 2 mm (2 m) 轴长 655 nm 激光等级 I 设置 电位计，右 无 电位计，左 无 特殊应用 检测小型物体 特殊特征 信号强度指示灯 - 1) 反射器 PL80A.
- 2) 平均使用寿命：50,000 h，TU = +25 °C.
- 3) CLASS 1 LASER PRODUCT EN60825-1:2014, IEC60825-1:2014, Maximum pulse power < 2,5 mW, Pulse length: 4 μs, Wavelength: 650 ... 670 nm, Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007.
-
机械/电子参数
供电电压 10 V DC ... 30 V DC 残余纹波 < 5 Vss 1) 电流消耗 20 mA 2) 开关量输出 PNP 开关功能 补偿量 开关类型 明/暗切换 开关量输出详情 开关量输出 Q1 PNP, 亮通 开关量输出 Q2 PNP, 暗通 输出电流 Imax. ≤ 100 mA 响应时间 ≤ 0.5 ms 3) 开关频率 1,000 Hz 4) 连接类型 电缆，末端已剥线, 2,000 mm 导线材料 PVC 导线横截面 0.2 mm² 保护电路 A 5)
B 6)
D 7)
防护等级 III 重量 18 g 偏光滤镜 ✔ 外壳材料 塑料, VISTAL® 材料、光学元件 塑料, PMMA 外壳防护等级 IP67
IP69K
供货范围 固定螺母 M18 电磁兼容性（EMC） EN 60947-5-2 (传感器符合针对工业领域的电磁辐射防护规定（电磁兼容性）（电磁辐射防护等级 A）。在住宅区使用时，可能造成电磁辐射干扰。) 运行环境温度 –30 °C ... +55 °C 8) 存储环境温度 –40 °C ... +70 °C UL 文件编号 E189383 - 1) 不得超过或低于 UV公差.
- 2) 无信号强度指示灯和负荷显示.
- 3) 信号传输时间（电阻负载时）.
- 4) 亮暗对比度为 1:1 时.
- 5) A = UV 接口（已采取反极性保护措施）.
- 6) B = 具有反极性保护的输入端和输出端.
- 7) D = 抗过载电流和短路保护输出端.
- 8) Tu = –10 °C 时，传感器须在 Tu > –10 °C 时接通。低于 Tu = –10 °C 时禁止接通传感器.
