型号：WT260-P260 订货号: 6009471

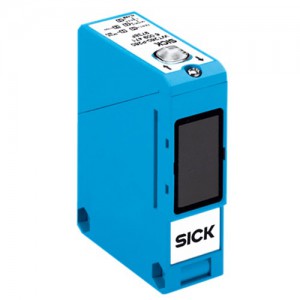

光电传感器 W260
最大开关距离: 0 mm ... 380 mm
传感器原理: 漫反射光电传感器
检测原理: 背景抑制功能
开关量输出: PNP
开关类型: 明/暗切换
连接类型: 端子式连接
光源: LED
设置: 电位计
-
产品特点
| 传感器原理/ 检测原理 |
漫反射光电传感器, 背景抑制功能 |
| 尺寸(宽 x 高 x 深) |
25 mm x 77.8 mm x 63 mm |
| 外壳形状（光束出口） |
方形 |
| 最大开关距离 |
0 mm ... 380 mm 1) |
| 感应距离 |
0 mm ... 380 mm 2)
75 mm ... 160 mm 3)
|
| 焦距 |
大约 1.5° |
| 光源种类 |
红外线 |
| 光源 |
LED 4) |
| 光点尺寸（距离） |
Ø 17 mm (300 mm) |
| 发射器散射角 |
大约 1.5° |
| 设置 |
电位计，270° |
-
机械/电子参数
| 供电电压 |
10 V DC ... 30 V DC 1) |
| 残余纹波 |
< 5 Vss 2) |
| 电流消耗 |
35 mA 3) |
| 开关量输出 |
PNP |
| 开关类型 |
明/暗切换 |
| 开关类型可选 |
可通过明通/暗通开关选择 |
| 输出电流 Imax. |
≤ 100 mA |
| 响应时间 |
≤ 2 ms 4) |
| 开关频率 |
250 Hz 5) |
| 连接类型 |
端子式连接 |
| 保护电路 |
A 6)
B 7)
C 8)
D 9)
|
| 防护等级 |
II 10) |
| 重量 |
120 g |
| 脏污报告输出 |
100 mA, 静态 11) |
| 外壳材料 |
塑料, ABS |
| 材料、光学元件 |
塑料, PC |
| 外壳防护等级 |
IP66 |
| 供货范围 |
安装支架 BEF-W260 |
| 测试输入端发射器关闭 |
TE 电压 UV |
| 运行环境温度 |
–25 °C ... +55 °C |
| 仓库环境温度 |
–40 °C ... +70 °C |
| UL 文件编号 |
NRNT2.E128350 & NRNT8.E128350 |
