详情介绍
型号：WSE12-3P1131S18 订货号: 1044119

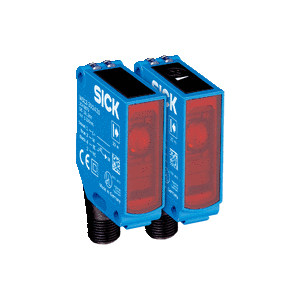

光电传感器 W12-3
最大开关距离: 0 m ... 1.7 m
传感器原理: 对射式光电传感器
开关量输出: PNP
连接类型: 电缆 4针 2 m
设置: 电位计，5 圈
-
产品特点
传感器原理/ 检测原理 对射式光电传感器 尺寸(宽 x 高 x 深) 15.6 mm x 48.5 mm x 42 mm 外壳形状（光束出口） 方形 最大开关距离 0 m ... 1.7 m 感应距离 0 m ... 1.2 m 焦距 大约 1.5° 光源种类 可见红光 光源 LED 1) 光点尺寸（距离） Ø 220 mm (15 m) 发射器散射角 大约 1.5° 轴长 640 nm 设置 电位计，5 圈 特殊特征 内部的狭缝在 2 mm - 1) 平均使用寿命：100,000 小时，TU = +25 °C.
-
机械/电子参数
供电电压 10 V DC ... 30 V DC 1) 残余纹波 < 5 Vss 2) 消耗电流， 发射器 ≤ 30 mA 3) 消耗电流， 接收器 ≤ 15 mA 3) 开关量输出 PNP 开关功能 补偿量 开关类型 明/暗切换 信号电压 PNP 高电平/低电平 > Uv - 2,5 V / ca. 0 V 输出电流 Imax. ≤ 100 mA 响应时间 ≤ 330 µs 4) 开关频率 1,500 Hz 5) 连接类型 电缆 4针, 2 m 6) 导线材料 PVC 导线横截面 0.25 mm² 保护电路 A 7)
C 8)
D 9)
防护等级 III 重量 200 g 特殊产品 ✔ 外壳材料 金属 材料、光学元件 塑料, PMMA 外壳防护等级 IP66
IP67
IP69K
测试输入端发射器关闭 TE 根据 0 V 运行环境温度 –40 °C ... +60 °C 仓库环境温度 –40 °C ... +75 °C UL 文件编号 NRKH.E181493 & NRKH7.E181493 零件订货号 2047503 WS12-3D1330S18 2047504 WE12-3P1131S18 - 1) 短路保护的电网环境下的临界值：最大 8 A.
- 2) 不得超过或低于 UV公差.
- 3) 无负荷.
- 4) 信号传输时间（电阻负载时）.
- 5) 亮暗对比度为 1:1 时.
- 6) 低于 0°C 时导线不能发生形变.
- 7) A = UV 接口（已采取反极性保护措施）.
- 8) C = 抑制干扰脉冲.
- 9) D = 抗过载电流和短路保护输出端.
