型号：WSE26P-24165100A00 订货号: 1118267

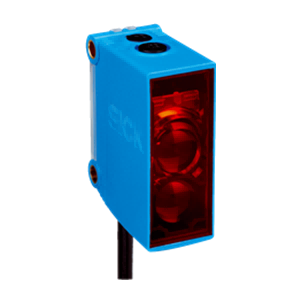

光电传感器 W26
最大开关距离: 0 m ... 60 m
传感器原理: 对射式光电传感器
连接类型: 插头，M12，4 针
光源: PinPoint-LED
光源种类: 可见红光
设置: 电缆
Smart Sensor: Enhanced Sensing (基本逻辑), 高效通信, 诊断, Smart Task
-
产品特点
传感器原理/ 检测原理 对射式光电传感器 尺寸(宽 x 高 x 深) 24.6 mm x 82.5 mm x 53.3 mm 外壳形状（光束出口） 方形 最大开关距离 0 m ... 60 m 光源种类 可见红光 光源 PinPoint-LED 1) 光点尺寸（距离） Ø 115 mm (15 m) 轴长 635 nm 设置 IO-link 用于设置传感器参数和 Smart Task（智能任务）功能 电缆/引脚 用于启用测试输入 显示器 蓝色 LED BluePilot：对准辅助 Yellow LED indicator 状态指示灯 永久接通：上电 闪烁：IO-link 模式 Yellow LED indicator 光接收状态 永久接通：物体不存在 永久断开：物体存在 闪烁：低于运行备用 1.5 针脚 2 配置 外部输入端（测试）, 示教功能, 开关信号 - 1) 平均使用寿命：100,000 小时，TU = +25 °C.
-
机械/电子参数
供电电压 10 V DC ... 30 V DC 1) 残余纹波 < 5 Vss 消耗电流， 发射器 ≤ 30 mA 2)
< 50 mA 3)
消耗电流， 接收器 ≤ 30 mA 2)
< 50 mA 3)
开关量输出 反向脉冲：PNP/NPN 输出 QL1 / C 输出信号切换装置或 IO-link 模式 开关功能 出厂设置：引脚 2 / 白色：警报（Alarm）, 引脚 4 / 黑色（QL1 / C）：NPN 常闭（亮通），PNP 常开（暗通），IO-link 开关类型 明/暗切换 信号电压 PNP 高电平/低电平 约 UV - 2.5 V / 0 V 信号电压 NPN 高电平/低电平 约小于 2.5 V 输出电流 Imax. ≤ 100 mA 响应时间 ≤ 500 µs 4) 开关频率 1,000 Hz 5) 连接类型 插头，M12，4 针 保护电路 A 6)
B 7)
C 8)
D 9)
防护等级 III 重量 160 g 外壳材料 塑料, VISTAL® 材料、光学元件 塑料, PMMA 外壳防护等级 IP66 (根据 EN 60529)
IP67 (根据 EN 60529)
IP69 (根据 EN 60529) 10)
测试输入端发射器关闭 测试根据 0 V 运行环境温度 –40 °C ... +60 °C 仓库环境温度 –40 °C ... +75 °C UL 文件编号 NRKH.E181493 & NRKH7.E181493 - 1) 极限值.
- 2) 16 V DC ... 30 V DC，无负荷.
- 3) 10 V DC ... 16 V DC，无负荷.
- 4) 信号传输时间（阻性负载时）。在 COM2-模式下允许偏差值。.
- 5) 明暗比 1:1，在开启模式下。在 IO-link 模式下允许偏差值.
- 6) A = UV 接口（已采取反极性保护措施）.
- 7) B = 具有反极性保护的输入端和输出端.
- 8) C = 抑制干扰脉冲.
- 9) D = 抗过载电流和短路保护输出端.
- 10) 代替 IP69K，根据 ISO 20653: 2013-03.
