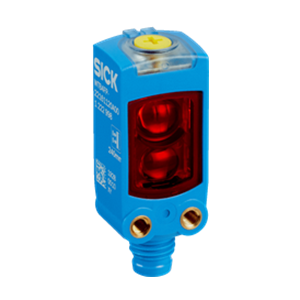

型号：WTB4FP-2216R150A00 订货号: 1119989
光电传感器 W4F
最小 / 最大触发感应距离: 4 mm / 220 mm
传感器原理: 漫反射光电传感器
连接类型: 插头，M8，4 针
光源种类: 可见红光
设置: 示教按键, 电缆
Smart Sensor: Enhanced Sensing (基本逻辑), 高效通信, Smart Task
-
产品特点
工作原理 漫反射光电传感器 工作原理详细信息 背景抑制功能, MultiSwitch 感应距离 最小触发感应距离 4 mm 最大开关距离 220 mm 背景抑制功能的开关阈值设置范围 15 mm ... 220 mm 参照物 具有 90% 反射比的物体（对应 DIN 5033 规定的标准白） 已调整的触发感应距离和背景之间的最小距离（黑色 6%/白色 90%） 3 mm (80 mm 距离时) 建议的实现最佳性能的触发感应距离范围 40 mm ... 140 mm 距离值 测量范围 15 mm ... 220 mm 分辨率 1 mm 重复精度 0,3 mm ... 2,2 mm 1) 2) 3) 准确度 典型值 3.0 mm，15 ... 50 mm 间距 1) 典型值 4.5 mm，50 ... 100 mm 间距 1) 典型值 6.5 mm，100 ... 150 mm 间距 1) 典型值 12 mm，150 ... 220 mm 间距 1) 距离数值输出 经由 IO-link 距离值的更新率 20 ms 发射光束 光源 PinPoint-LED 光源种类 可见红光 光点形状 点状 光斑尺寸（距离） Ø 4.2 mm (130 mm) 发射器光束围绕标准发射轴的最大散射（偏向角） < +/- 1.5°（TU = +23 °C） LED 特征值 标准性参考 EN 62471:2008-09 | IEC 62471:2006，修订版 LED 风险组标记 无危险 轴长 635 nm 平均使用寿命 100,000 h（温度为 TU = +25 °C） 最小可检测物体 (MDO) 典型 0.2 mm, 130 mm 距离时（具有 90% 反射比的物体（对应 DIN 5033 规定的标准白）） 设置 示教按键 BluePilot: 用于设置切换距离 IO-link 用于设置传感器参数和 Smart Task（智能任务）功能 显示器 LED 蓝色 BluePilot: 显示模式，显示屏开关状态 QL1 (LED 1-3 永久接通) 和 QL2 (LED 5-7 永久接通) LED，绿色 状态指示灯 永久接通：上电 闪烁：IO-link 模式 LED 黄色 光接收状态 永久接通：物体存在 永久断开：物体不存在 特殊应用 檢測扁平物體 - 1) 6% ... 90% 反射率.
- 2) 对应于 1 σ.
- 3) 参见重复精度特征曲线.
-
安全技术参数
MTTFD 642 年 DCavg 0 % TM（持续运行时间） 20 年 (EN ISO 13849)
使用率：60%
