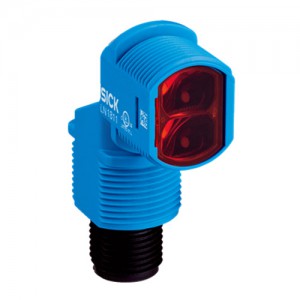

型号：ZLD18-4EZ4A8 订货号: 1100624
光电传感器 SimpleSense
传感器原理/ 检测原理: 镜反射式光电传感器, 双透镜
感应距离: 5 m
光发射机，光类型: LED, 可见红光
开关量输出 Q1: NPN, 暗通
开关量输出 Q2: 未连接
连接类型: 插头，M12，4 针
-
产品特点
| 传感器原理/ 检测原理 |
镜反射式光电传感器, 双透镜 |
| 尺寸(宽 x 高 x 深) |
13.6 mm x 44.2 mm x 33.3 mm |
| 外壳形状（光束出口） |
复合安装 |
| 螺丝直径（外壳） |
M18 |
| 紧固方式 |
M18，接头/ M18，底座 |
| 外壳颜色 |
蓝色 |
| 最大开关距离 |
0 m ... 5 m 1) |
| 感应距离 |
0 m ... 4 m 1) |
| 光源种类 |
可见红光 |
| 光源 |
LED |
| 光点尺寸（距离） |
125 mm (1,000 mm) |
| 轴长 |
625 nm |
-
机械/电子参数
| 供电电压 |
10 V DC ... 30 V DC |
| 残余纹波 |
< 10 % |
| 电流消耗 |
15 mA 1) |
| 开关量输出 |
NPN |
| 开关类型 |
暗通 |
| 开关量输出详情 |
|
| 开关量输出 Q1 |
NPN, 暗通 |
| 开关量输出 Q2 |
未连接 |
|
| 输出电流 Imax. |
100 mA |
| 响应时间 |
≤ 1 ms 2) |
| 开关频率 |
1,000 Hz 3) |
| 连接类型 |
插头，M12，4 针 |
| 保护电路 |
A 4)
B 5)
D 6)
|
| 防护等级 |
III |
| 重量 |
4.54 g |
| 偏光滤镜 |
✔ |
| 外壳材料 |
塑料, ABS |
| 材料、光学元件 |
塑料, PMMA |
| 外壳防护等级 |
IP67 |
| 运行环境温度 |
–40 °C ... +55 °C |
| 存储环境温度 |
–40 °C ... +70 °C |
| UL 文件编号 |
E189383 |
