分享
品牌： |
SICK施克 |
所在地： |
上海 |
起订： |
≥1 个 |
供货总量： |
1000 个 |
有效期至： |
长期有效 |
详情介绍
型号：WTB4FP-2216D250A00 订货号: 1120899

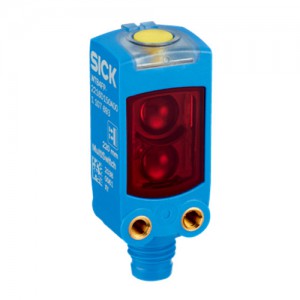

光电传感器 W4F
最小 / 最大触发感应距离: 4 mm / 100 mm
传感器原理: 漫反射光电传感器
连接类型: 插头，M8，4 针
光源种类: 可见红光
设置: 示教按键, 电缆
Smart Sensor: Enhanced Sensing (基本逻辑), 高效通信, Smart Task
-
产品特点
工作原理 漫反射光电传感器 工作原理详细信息 背景抑制功能, MultiSwitch, NarrowBeam（窄光束） 感应距离 最小触发感应距离 4 mm 最大开关距离 100 mm 背景抑制功能的开关阈值设置范围 15 mm ... 100 mm 参照物 具有 90% 反射比的物体（对应 DIN 5033 规定的标准白） 已调整的触发感应距离和背景之间的最小距离（黑色 6%/白色 90%） 5 mm (40 mm 距离时) 建议的实现最佳性能的触发感应距离范围 30 mm ... 60 mm 距离值 测量范围 15 mm ... 100 mm 分辨率 1 mm 重复精度 0,3 mm ... 2,2 mm 1) 2) 3) 准确度 典型值 3.0 mm，15 ... 50 mm 间距 1) 典型值 4.5 mm，50 ... 100 mm 间距 1) 距离数值输出 经由 IO-link 距离值的更新率 20 ms 发射光束 光源 PinPoint-LED 光源种类 可见红光 光点形状 点状 光斑尺寸（距离） Ø 2 mm (50 mm) 发射器光束围绕标准发射轴的最大散射（偏向角） < +/- 1.5°（TU = +23 °C） LED 特征值 标准性参考 EN 62471:2008-09 | IEC 62471:2006，修订版 LED 风险组标记 无危险 轴长 635 nm 平均使用寿命 100,000 h（温度为 TU = +25 °C） 最小可检测物体 (MDO) 典型 0.1 mm, 50 mm 距离时（具有 90% 反射比的物体（对应 DIN 5033 规定的标准白）） 设置 示教按键 BluePilot: 用于设置切换距离 IO-link 用于设置传感器参数和 Smart Task（智能任务）功能 显示器 LED 蓝色 BluePilot: 显示模式，显示屏开关状态 QL1 (LED 1-3 永久接通) 和 QL2 (LED 5-7 永久接通) LED，绿色 状态指示灯
永久接通：上电
闪烁：IO-link 模式LED 黄色 光接收状态
永久接通：物体存在
永久断开：物体不存在特殊应用 檢測扁平物體, 检测小型物体 - 1) 6% ... 90% 反射率.
- 2) 对应于 1 σ.
- 3) 参见重复精度特征曲线.
-
安全技术参数
MTTFD 642 年 DCavg 0 % TM（持续运行时间） 20 年 (EN ISO 13849)
使用率：60%
