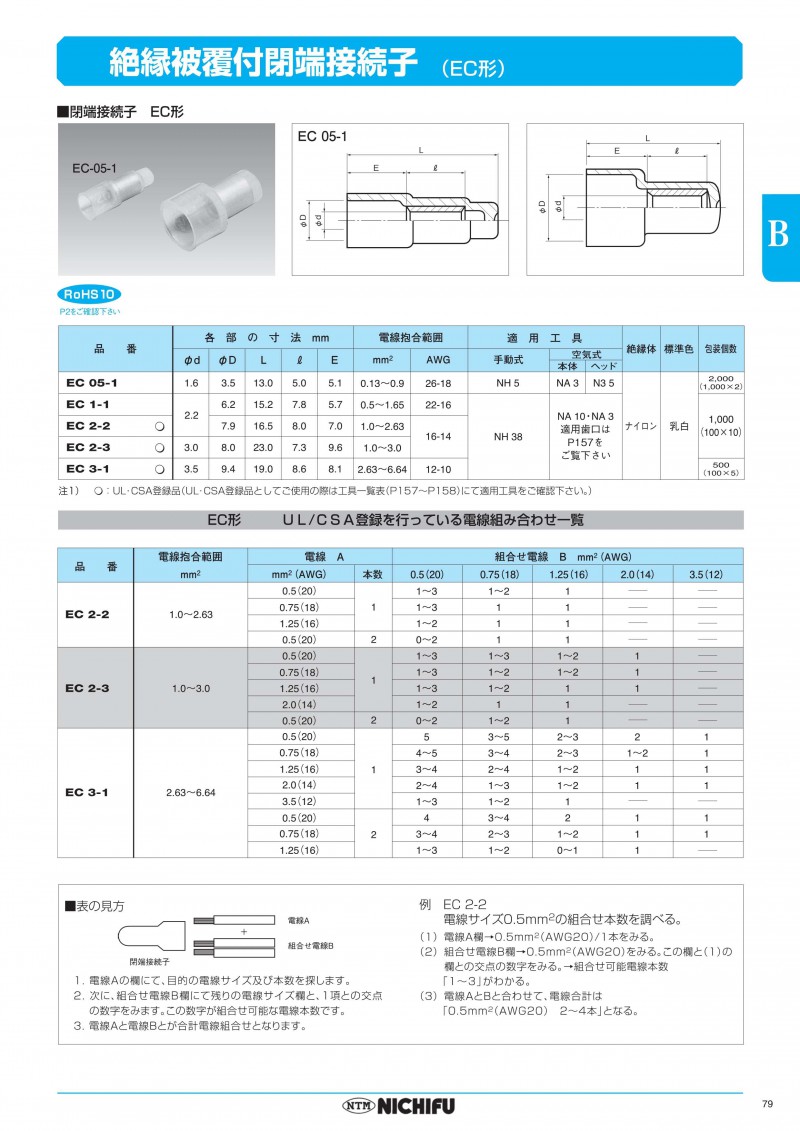

型号： EC 3-1

品名： 带绝缘涂层的闭端连接器

厂商： 株式会社ニチフ端子
关于带绝缘涂层的闭端连接器端子

■取得标准

●符合日本工业标准JIS C 2807（带绝缘覆的闭合接头）

●根据日本工业规格标注许可工厂编号580086，取得JIS标志的标注许可

●符合UL 486C（SPRING WIRE CONNETORS）

●通过UL文件No.E44245进行承认

●符合CSA C 22.2 No.188（SPLICING WIRE AND CONNETORS）

●通过CSA文件No.LR-2818批准

适应电线

压接端子的各规格通过JIS规格电线（IV・KIV・VSF）进行确认。

JIS C 2807：2003（备注）

1.压接电线时，单线及导线的素线径最大为1mm。

2.将不同的线径的电线压接连接的情况下，当线径较大的电线的线径超过0.5mm时

原则上，将线径小的一方的电线的素线径作为素线径大的一方的电线的素线径的1/2以上。
