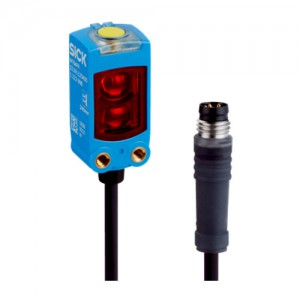

型号：WLD4FP-31312130ZZZ 订货号: 1113195
光电传感器 W4F
最小 / 最大触发感应距离: 0 m / 4.5 m
传感器原理: 镜反射式光电传感器
连接类型: 带插头的电缆，M8，3 针, 110 mm
光源种类: 可见红光
设置: 示教按键
-
产品特点
工作原理 镜反射式光电传感器 工作原理详细信息 与反射镜保持最小距离（双透镜系统） 感应距离 最小触发感应距离 0 m 最大开关距离 4.5 m 反射器到发射器的最大距离范围（运行备用 1） 0.015 m ... 4.5 m 反射器到发射器的推荐距离范围（运行备用 3,75） 0.035 m ... 3.9 m 参考反射器 反光板 P250 建议的实现最佳性能的触发感应距离范围 0.035 m ... 3.9 m 偏振过滤器 是 发射光束 光源 PinPoint-LED 光源种类 可见红光 光点形状 点状 光斑尺寸（距离） Ø 38 mm (1,000 mm) 发射器光束围绕标准发射轴的最大散射（偏向角） < +/- 1.5°（TU = +23 °C） LED 特征值 标准性参考 EN 62471:2008-09 | IEC 62471:2006，修订版 LED 风险组标记 无危险 轴长 635 nm 平均使用寿命 100,000 h（温度为 TU = +25 °C） 设置 示教按键 BluePilot: 用于调节灵敏度 显示器 LED 蓝色 BluePilot：对准辅助 LED，绿色 状态指示灯
永久接通：上电LED 黄色 光接收状态
永久接通：物体不存在
永久断开：物体存在
闪烁：低于运行备用 1.5
-
安全技术参数
MTTFD 747 年 DCavg 0 % TM（持续运行时间） 20 年 (EN ISO 13849)
使用率：60%
-
电气参数
工作电压 UB 10 V DC ... 30 V DC 1) 残余纹波 ≤ 5 Vss 使用类别（按照 EN 60947-5-2） DC-12, DC-13 电流消耗 ≤ 20 mA, 无负荷。UB = 24 V 时 防护等级 III 数字输出 数量 1 类型 反向脉冲：PNP/NPN 信号电压 PNP 高电平/低电平 约 UB-2.5 V / 0 V 信号电压 NPN 高电平/低电平 约 UB / < 2.5 V 输出电流 Imax. ≤ 100 mA 输出保护电路 反极性保护 过流保护 短路保护 响应时间 ≤ 500 µs 重复精度（响应时间） 150 µs 2) 开关频率 1,000 Hz 3) 引脚/缆芯分配 引脚 4 / 黑色 (BK) 功能 开关量输出，亮通，物体存在 → 输出 Q LOW - 1) 极限值.
- 2) 信号传输时间（开启模式中的电阻性负荷时）.
- 3) 亮暗对比度为 1:1 时.
