型号：WL4C-3P3432A00 订货号: 1099421

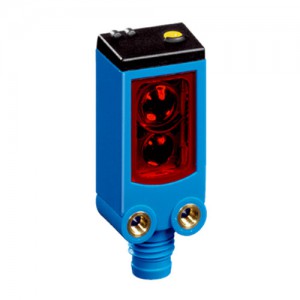

光电传感器 W4-3
最大开关距离: 0.01 m ... 4.5 m
传感器原理: 镜反射式光电传感器
检测原理: 双透镜
开关量输出: PNP
连接类型: 带插头的电缆，M12，4 针 150 mm
设置: 单示教按键, IO-link
Smart Sensor: Enhanced Sensing (基本逻辑), 高效通信, 诊断, Smart Task
-
产品特点
| 传感器原理/ 检测原理 |
镜反射式光电传感器, 双透镜 |
| 尺寸(宽 x 高 x 深) |
16 mm x 39.5 mm x 12 mm |
| 外壳形状（光束出口） |
方形 |
| 最大开关距离 |
0.01 m ... 4.5 m 1) |
| 感应距离 |
0.02 m ... 3.5 m 1) |
| 光源种类 |
可见红光 |
| 光源 |
PinPoint-LED 2) |
| 光点尺寸（距离） |
Ø 75 mm (1.5 m) |
| 轴长 |
650 nm |
| 设置 |
单示教按键
IO-link
|
| 诊断 |
监控设备脏污程度, 示教质量 |
| 针脚 2 配置 |
外部输入端, 示教输入端, 发射器关闭输入端, 检测输出端, 逻辑输出端, 设备脏污报警输出 |
-
机械/电子参数
| 供电电压 |
10 V DC ... 30 V DC 1) |
| 残余纹波 |
< 5 Vss 2) |
| 开关量输出 |
PNP |
| 开关功能 |
补偿量 |
| 开关类型 |
明/暗切换 |
| 输出电流 Imax. |
≤ 100 mA |
| 响应时间 |
< 0.5 ms 3) |
| Q 的响应时间/针脚 2 |
300 µs ... 400 µs 3) 4) |
| 开关频率 |
1,000 Hz 5) |
| Q 的开关频率/针脚 2 |
1,000 Hz 6) |
| 连接类型 |
带插头的电缆，M12，4 针, 150 mm |
| 保护电路 |
A 7)
C 8)
D 9)
|
| 防护等级 |
III |
| 重量 |
30 g |
| 偏光滤镜 |
✔ |
| 外壳材料 |
塑料, ABS |
| 材料、光学元件 |
塑料, PMMA |
| 外壳防护等级 |
IP67
IP66
|
| 运行环境温度 |
–40 °C ... +60 °C |
| 存储环境温度 |
–40 °C ... +75 °C |
| UL 文件编号 |
NRKH.E181493 & NRKH7.E181493 |
| Q 的重复精度/针脚 2： |
150 µs 4) |
