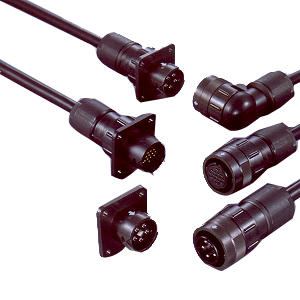

型号：JN2HW05MH1
品名：连接器
厂商：日本JAE航空电子
品名：连接器
厂商：日本JAE航空电子
作为工业设备的电源用(5芯)，信号用(15芯)开发的，比开发完的JN1/JN2系列的4芯和10芯大一号。5芯是13a用，15芯和JN1/JN2系列10芯采用同样的接触，一键锁定机构的圆形，防水连接器。5芯类型是TUV认定品。
IP67的防水、防尘性能。
耐振动、耐油性良好的环保性能。
可集成安装(将O环安装在连接器上，玫瑰线电缆成为防水对应。)
【JN1W】
15芯的压着型中继接收器和隔舱中继接收器2种。对方插头是JN2W。
根据推·扭方式的一键锁定机构容易且确实的嵌合。
使用的针触点与JN1(10芯中继、隔舱中继感受器)相同。
【JN2W】
与JN1W具有互换性(15芯)，外壳使用一部分金属，坚固制大幅度提高(破坏强度3倍)
15芯型使用的隐形眼镜与JN1/JN2系列10芯相同。
15芯弹力:压结线。
插头:压接头、焊锡接头
(插头的接环有压接和焊锡两种接头类型可供选择。)
5芯接线器，插头:半接头。5芯的感受器，身体地线
5芯为TUV认证产品
插头有直插头和角度插头2种，角度类型可以将电缆的拉出方向设定为每90度4个方向。
角度插头的装配高度(从外壳角度):50.5mm(5芯)、42.5mm(15芯)
错误嵌合防止钥匙被编入，钥匙一键装卸，4位置可设定(5芯)
特点：工业设备接口用圆形连接器
